Oben > Verwenden der optionalen Produkte > OT-DM30SL (Kundendisplay)
OT-DM30SL (Kundendisplay)
OT-DM30SL ist ein spezielles Kundendisplay für diesen TM-m30II-SL-Drucker. In diesem Abschnitt wird die Installation und Verwendung von OT-DM30SL beschrieben.
Hinweis:Die Displayfunktionen des OT-DM30SL sind mit denen des DM-D70 identisch. Einzelheiten zu den Displayfunktionen finden Sie im Benutzerhandbuch des DM-D70.
https://support.epson.net/publist/bsredirect.php?code=m001340
Montage des OT-DM30SL
Befolgen Sie die nachstehenden Anweisungen für die Montage des OT-DM30SL am Drucker.
-
Schalten Sie den Drucker aus.
-

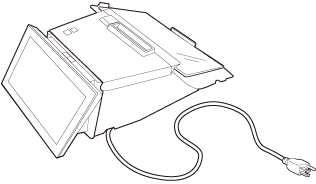

Trennen Sie das Netzkabel von der Steckdose.
-

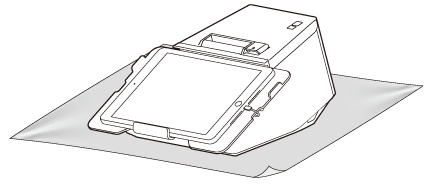

Setzen Sie den Drucker auf ein weiches Tuch oder Polster.
-

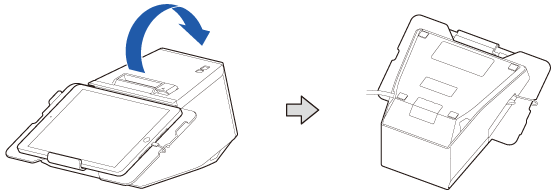

Drehen Sie den Drucker um.
-

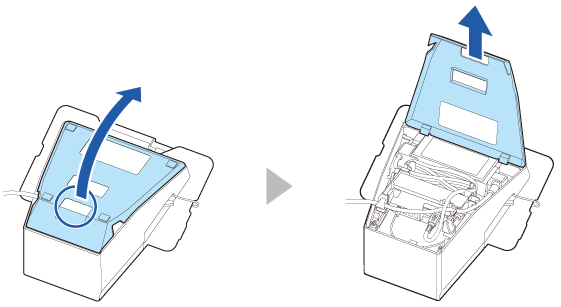

Entfernen Sie die untere Abdeckung.
-
Entfernen Sie die Seitenabdeckungen.
-
Entfernen Sie die hintere Abdeckung.
-
Befestigen Sie den OT-DM30SL am Haken des Druckers und sichern Sie ihn dann mit den Schrauben.
-
Schließen Sie das USB-Kabel an den USB-Anschluss an und bewahren Sie das überschüssige Kabel im Raum des OT-DM30SL auf.
-
Befestigen Sie die Seitenabdeckungen.
-
Befestigen Sie die untere Abdeckung.
Damit ist die Montage des OT-DM30SL am Drucker abgeschlossen.
Einstellen der Displayhelligkeit
Die Helligkeit des Displays kann mit den Tasten zur Helligkeitseinstellung eingestellt werden. Es gibt vier Helligkeitsstufen. Standardmäßig ist die hellste Einstellung eingestellt.
Reinigen des Gehäuses
Schalten Sie beim Reinigen der Außenfläche des Kundendisplays den Drucker vorab aus und wischen Sie den Schmutz mit einem trockenen oder leicht mit Wasser angefeuchteten Tuch ab.
VORSICHT:-
Reinigen Sie das Produkt niemals mit Alkohol, Benzin, Verdünner oder ähnlichen Lösungsmitteln. Die Teile aus Plastik oder Gummi könnten dadurch beschädigt werden.
-
Wenn Sie mit einem trockenen Tuch zu grob über den LCD-Bildschirm reiben, könnte die Oberfläche verkratzen.
Produktspezifikationen
|
Displaygröße |
7 Zoll (800 x 480 Pixel) |
|
|
Displaytyp |
TFT LCD (16,2 Millionen Farben) |
|
|
Stromversorgung |
USB-Bus-Stromversorgung |
|
|
Stromaufnahme |
Betrieb |
0,5 A (max.) |
|
Temperatur / Feuchtigkeit |
Betrieb |
5 bis 45 °C {41 bis 113 °F}, 10 bis 90 % RH, nicht-kondensierend |
|
Lagerung |
-10 bis 50 °C {14 bis 122 °F}, 10 bis 90 % RH, nicht-kondensierend |
|
|
Höhe |
3.000 m oder weniger |
|
|
Abmessungen |
180 x 140 x 105 mm {7,1 x 5,5 x 4,1 Zoll} (B x T x H) |
|
|
Gewicht |
Ca. 0,58 kg {1,28 lb} |
|
Hinweis:Die Displayfunktionen des OT-DM30SL sind mit denen des DM-D70 identisch. Einzelheiten zu den Displayfunktionen finden Sie im Benutzerhandbuch des DM-D70.
https://support.epson.net/publist/bsredirect.php?code=m001340
WARNUNG
Dies ist ein Gerät der Klasse A. In Wohnbereichen kann dieses Produkt Rundfunkstörungen verursachen; in diesem Fall muss der Benutzer geeignete Abhilfemaßnahmen treffen.
Nutzungsbeschränkungen
Wenn dieses Produkt für Anwendungen genutzt wird, bei denen es auf hohe Zuverlässigkeit/Sicherheit ankommt, wie z. B. Transportvorrichtungen beim Flug-, Zug-, Schiffs- und Kfz-Verkehr usw., Vorrichtungen zur Katastrophenverhinderung, verschiedene Sicherheitsvorrichtungen oder Funktions-/Präzisionsgerät usw., sollten Sie dieses Produkt erst verwenden, wenn Sie Fail-Safe-Vorrichtungen und Redundanzsysteme in Ihre Auslegung mit einbezogen haben, um die Sicherheit und Zuverlässigkeit des gesamten Systems zu gewährleisten. Da dieses Produkt nicht für den Einsatz bei Anwendungen vorgesehen ist, bei denen es auf extrem hohe Zuverlässigkeit/Sicherheit ankommt, wie beispielsweise in der Raumfahrt, bei primären Kommunikationseinrichtungen, Kernenergiesteuerungsanlagen oder medizinischen Vorrichtungen für die direkte medizinische Pflege usw., überlegen Sie bitte nach einer umfassenden Bewertung genau, ob das Produkt für Ihre Zwecke geeignet ist.
