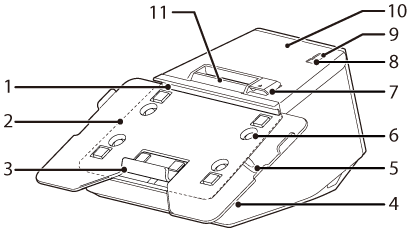

1

Soporte superior de la tableta

Sujeta la parte superior de una tableta.

2

Mesa de la tableta (estándar)

Coloque una tableta en esta mesa.

3

Soporte inferior de tableta

Sujeta la parte inferior de una tableta.

4

Ranura de seguridad

Utilícela para acoplar una herramienta antirrobo, como un cable. Esta ranura se encuentra en ambos lados de la impresora.

5

Palanca de bloqueo

Utilice esta palanca para fijar una tableta.

6

Tornillo

Los tornillos fijan la mesa de la tableta.

7

Palanca de apertura de la cubierta

Accione esta palanca para abrir la cubierta del rollo de papel.

8

Botón de alimentación de papel

Si lo pulsa una vez, se introducirá el rollo de papel para una línea. Mantenga pulsado este botón para continuar introduciendo el rollo de papel.

9

Interruptor de alimentación

Este interruptor enciende y apaga la impresora.

10

Cubierta del rollo de papel

Abra esta cubierta cuando instale o sustituya el rollo de papel.

11

LED del panel

LED de alimentación: Se ilumina cuando la impresora está encendida.

LED de error:
Encendido: Indica que la impresión no está disponible temporalmente cuando ocurre un error como, por ejemplo, cuando no se ha instalado ningún rollo de papel o cuando la cubierta del rollo de papel está abierta.
Intermitente: Indica que se ha producido un error como, por ejemplo, un fallo de alimentación. Para eliminar este tipo de error, deberá apagar y volver a encender la impresora.

LED de papel: Se enciende cuando no hay papel.

LED de Wi-Fi:
Encendido: Indica que la impresora está conectada a la Wi-Fi.
Intermitente: Indica que la comunicación está temporalmente desactivada porque no se ha adquirido una dirección IP o por otra razón.
Apagado: Indica que la impresora no está conectada a la Wi-Fi. Este LED también permanece apagado cuando la impresora está conectada a una LAN cableada.

LED de Ethernet:
Encendido: Indica que la impresora está conectada a la Ethernet.
Intermitente: Indica que la comunicación está temporalmente desactivada porque no se ha adquirido una dirección IP o por otra razón.
Apagado: Indica que la impresora no está conectada a la Ethernet. Este LED también permanece apagado cuando la impresora está conectada a una Wi-Fi.

LED de Bluetooth:
Encendido: Indica que la impresora está conectada por Bluetooth.
Intermitente: Indica que la impresora está esperando a emparejarse con otro dispositivo.
Apagado: Indica que la impresora no está conectada por Bluetooth.
