Inicio > Uso de productos opcionales > OT-DM30SL (pantalla de cliente)
OT-DM30SL (pantalla de cliente)
La unidad OT-DM30SL es una pantalla de cliente dedicada para esta impresora TM-m30II-SL. En esta sección se describe cómo instalar y utilizar la unidad OT-DM30SL.
Nota:Las funciones de pantalla de la unidad OT-DM30SL son las mismas que las de la unidad DM-D70. Para más detalles sobre las funciones de pantalla, consulte el manual de usuario de la DM-D70.
https://support.epson.net/publist/bsredirect.php?code=m001340
Montaje de la unidad OT-DM30SL
Siga el procedimiento que se indica a continuación para montar la unidad OT-DM30SL en la impresora.
-
Apague la impresora.
-
Desconecte el cable de CA de la toma de corriente.
-
Coloque la impresora sobre un paño suave o un material acolchado.
-
Dele la vuelta a la impresora.
-
Retire la cubierta inferior.
-
Retire las cubiertas laterales.
-
Retire la cubierta trasera.
-
Acople la unidad OT-DM30SL enganchando su gancho con el orificio de la impresora y fíjela con los tornillos.
-
Conecte el cable USB al conector USB y, a continuación, guarde el cable sobrante en el espacio interior de la unidad OT-DM30SL.
-
Acople las cubiertas laterales.
-
Acople la cubierta inferior.

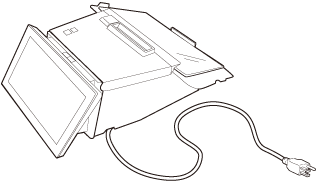

Así termina el montaje de la unidad OT-DM30SL en la impresora.
Ajustar el brillo de la pantalla
El brillo de la pantalla puede ajustarse pulsando los botones para subir/bajar el brillo. Hay cuatro niveles de brillo. De forma predeterminada está configurado el ajuste más brillante.
Limpiar la carcasa exterior
Cuando limpie la superficie exterior de la pantalla de cliente, asegúrese de apagar antes la impresora y, a continuación, limpie la suciedad con un paño seco o ligeramente humedecido con agua.
PRECAUCIÓN:-
Nunca limpie el producto con alcohol, benceno ni ningún tipo de disolvente. Si lo hace, podría dañar o romper las piezas de plástico y goma.
-
Si frota la pantalla LCD con demasiada fuerza utilizando un paño seco, puede arañar la superficie.
Especificaciones del producto
|
Tamaño de la pantalla |
7 pulgadas (800 x 480 píxeles) |
|
|
Tipo de pantalla |
LCD TFT (16,2 millones de colores) |
|
|
Fuente de alimentación |
Alimentación por bus USB |
|
|
Consumo de corriente |
Funcionamiento |
0,5 A (máx.) |
|
Temperatura/humedad |
Funcionamiento |
De 5 a 45 °C {de 41 a 113 °F}, de 10 a 90% de HR, sin condensación |
|
Almacenamiento |
De -10 a 50 °C {de 14 a 122 °F}, de 10 a 90% de HR, sin condensación |
|
|
Altitud |
3000 m o menos |
|
|
Dimensiones |
180 x 140 x 105 mm {7,1 x 5,5 x 4,1"} (Anc. x Prof. x Alt.) |
|
|
Peso |
Aprox. 0,58 kg {1,28 lb} |
|
Nota:Las funciones de pantalla de la unidad OT-DM30SL son las mismas que las de la unidad DM-D70. Para más detalles sobre las funciones de pantalla, consulte el manual de usuario de la DM-D70.
https://support.epson.net/publist/bsredirect.php?code=m001340
ADVERTENCIA
Este es un producto de Clase A. En un ambiente residencial este producto podría causar radio interferencias, en cuyo caso el usuario podría verse en la necesidad de tomar las medidas apropiadas.
Restricción en el uso
Cuando utilice este producto en aplicaciones que requieren alta fiabilidad/seguridad tales como dispositivos de transporte relacionados con la aviación, los ferrocarriles, la marina, los automóviles, etc.; dispositivos de prevención de desastres; dispositivos varios de seguridad, etc., o dispositivos funcionales / de precisión, etc., deberá tener en cuenta los posibles fallos de seguridad y las redundancias de su diseño para mantener la seguridad y la fiabilidad total de su sistema. Puesto que este producto no ha sido diseñado para su uso en aplicaciones que requieran una fiabilidad/seguridad sumamente elevadas tales como equipos aeroespaciales, equipos principales de comunicación, equipos de control en plantas nucleares o equipos médicos de tratamientos médicos directos, etc., usted deberá decidir si es adecuado después de realizar una evaluación completa.
