Montaje de la tableta delantera

Siga el procedimiento que se indica a continuación para montar la tableta delantera en la impresora.

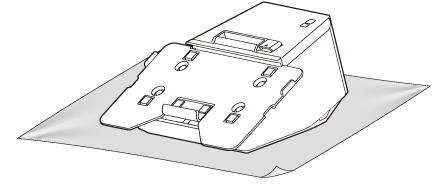

1. Coloque la impresora sobre un paño suave o un material acolchado.



2. Accione la palanca de bloqueo para extender el soporte inferior de la tableta.

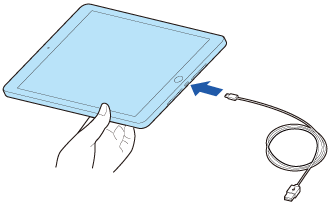

3. Conecte el cable a la tableta delantera.



4. Coloque la tableta de forma que su borde superior entre en contacto con el soporte superior de la tableta.



5. Suba el soporte inferior de la tableta para que esta quede encajada entre los dos soportes y, a continuación, accione la palanca de bloqueo para fijar la tableta.


PRECAUCIÓN:

Si la tableta sobresale de la mesa de la tableta, sustituya esta última por una más grande.

Sustitución de la mesa de la tableta

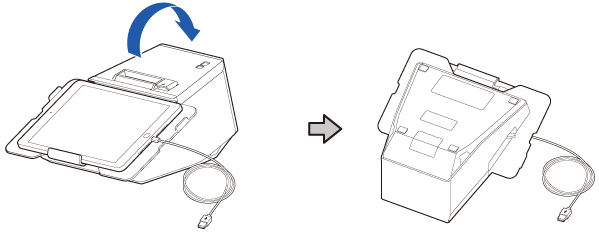

6. Dele la vuelta a la impresora.

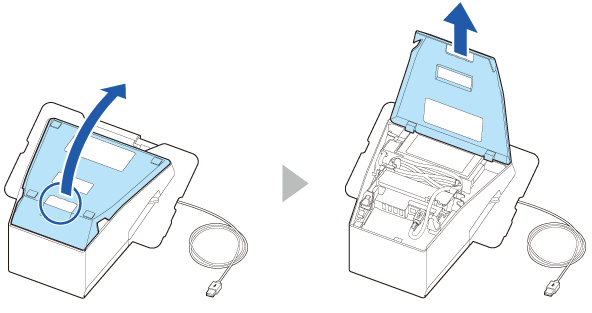

7. Retire la cubierta inferior.



8. Retire las cubiertas laterales.



9. Retire la cubierta trasera.

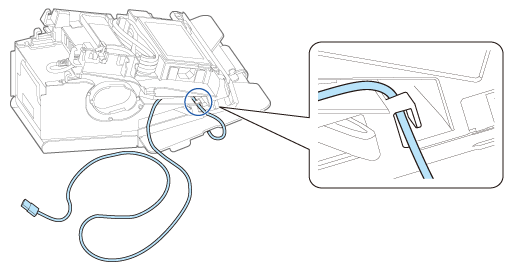

10. Pase el cable por el gancho del lateral.

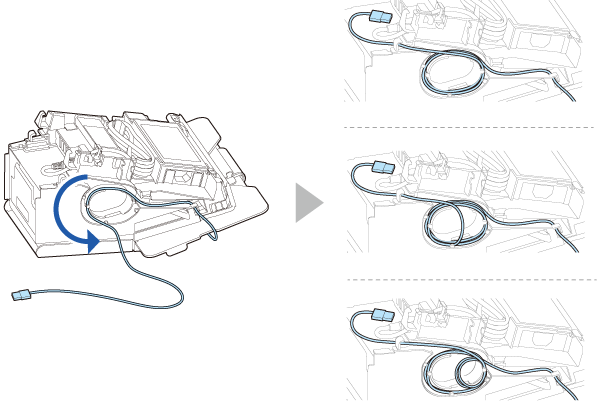

11. Enrolle el cable por el lado como se muestra a continuación para ajustar la longitud del cable.

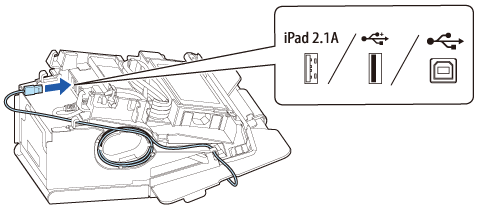

12. Conecte el cable al conector USB apropiado.


Nota:

Si no se permite que la tableta se conecte al conector de la impresora, saque su cable a través del recorte de la impresora.
