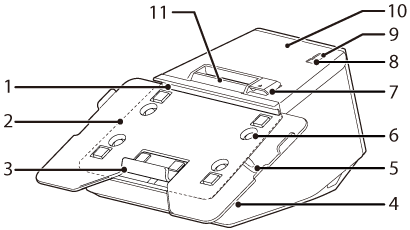

1

Felső tablettartó

Tartja a tablet felső oldalát.

2

Tabletasztal (standard)

Tegyen táblagépet erre az asztalra.

3

Alsó tablettartó

Tartja a tablet alsó oldalát.

4

Biztonsági rés

Ide lopásgátló eszközöket tud csatlakoztatni, például drótot. Ez a nyílás a nyomtató mindkét oldalán megtalálható.

5

Reteszelőkar

Táblagép rögzítéséhez működtesse ezt a kart.

6

Csavar

A csavarok rögzítik a tabletasztalt.

7

Fedélnyitó kar

A kar segítségével kinyithatja a papírtekercs fedelét.

8

Adagológomb

A gomb egyszeri megnyomásával egy sorban adagolhatja a papírtekercset. Ha lenyomva tartja a gombot, folytathatja a papírtekercs adagolását.

9

Tápkapcsoló

Ezzel a kapcsolóval be- és kikapcsolhatja a nyomtatót.

10

Papírtekercs fedele

Papírtekercs behelyezéséhez vagy cseréjéhez nyissa fel ezt a fedelet.

11

Panelen lévő LED

Bekapcsolt állapotot jelző LED: A nyomtató bekapcsolásakor világítani kezd.

Hibajelző LED:
Világít: Azt jelzi, hogy átmenetileg nem lehet nyomtatni, mivel hiba történt, például nincs papírtekercs a készülékben, vagy a papírtekercs fedele nyitva van.
Villog: Hibát (pl. áramszünetet) jelez. Az ilyen jellegű hibák megszüntetéséhez kapcsolja ki, majd kapcsolja be újra a készüléket.

Papírjelző LED: Ha a LED-fény világít, az azt jelzi, hogy a készülékből kifogyott a papír.

Wi-Fi LED:
Világít: Azt jelzi, hogy a nyomtató csatlakozik a Wi-Fihez.
Villog: Azt jelzi, hogy a kommunikáció ideiglenesen nem működik, mert nem sikerült IP-címet kapni, vagy más okból.
Nem világít: Azt jelzi, hogy a nyomtató nem csatlakozik Wi-Fihez. A LED akkor is világít, amikor a nyomtató vezetékes LAN-hoz csatlakozik.

Ethernet LED:
Világít: Azt jelzi, hogy a nyomtató Ethernethez csatlakozik.
Villog: Azt jelzi, hogy a kommunikáció ideiglenesen nem működik, mert nem sikerült IP-címet kapni, vagy más okból.
Nem világít: Azt jelzi, hogy a nyomtató nem csatlakozik Ethernethez. A LED akkor sem világít, amikor a nyomtató Wi-Fihez csatlakozik.

Bluetooth LED:
Világít: Azt jelzi, hogy a nyomtató Bluetooth-on keresztül csatlakozik.
Villog: Azt jelzi, hogy a nyomtató másik eszközzel történő párosításra vár.
Nem világít: Azt jelzi, hogy a nyomtató nem csatlakozik Bluetooth-on keresztül.
