Elülső táblagép felhelyezése

A nyomtató elülső táblagépének felhelyezéséhez kövesse az alábbi eljárást.

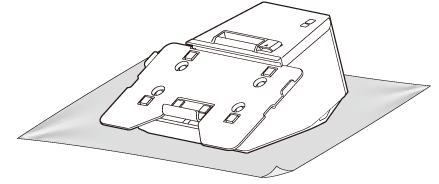

1. Tegye a nyomtatót puha rongyra vagy alátétanyagra.



2. Működtesse a reteszelőkart, hogy kitolja az alsó tablettartót.

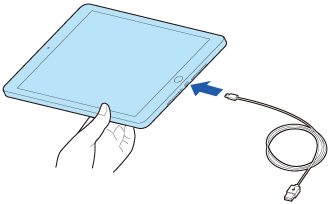

3. Csatlakoztassa a kábelt az elülső táblagéphez.



4. Úgy helyezze el a táblagépet, hogy annak felső széle hozzáérjen a felső tablettartóhoz.



5. Húzza fel az alsó tablettartót, hogy befogja a táblagépet a két tartóelem közé, majd a táblagép rögzítéséhez működtesse a reteszelőkart.


VIGYÁZAT:

Ha a táblagép kinyúlik a tabletasztalból, akkor cserélje ki a tabletasztalt a nagyra.

A tabletasztal cseréje

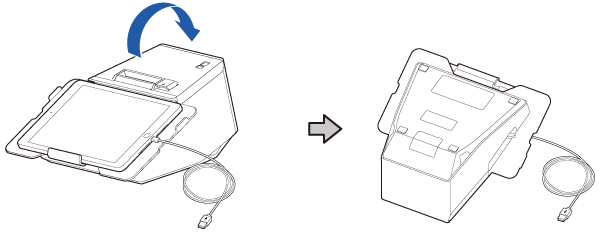

6. Fordítsa át a nyomtatót.

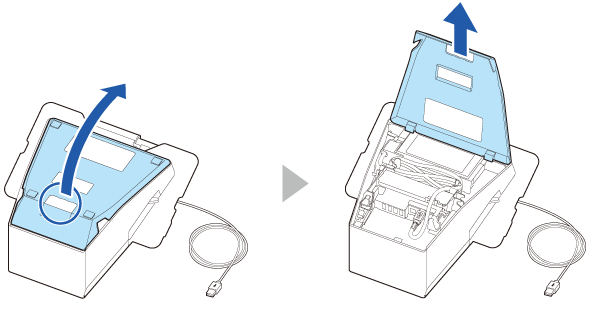

7. Távolítsa el az alsó fedelet.



8. Távolítsa el az oldalsó fedeleket.



9. Távolítsa el a hátlapot.

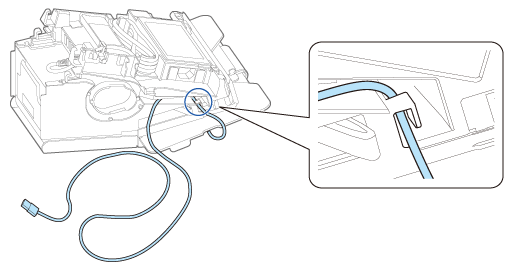

10. Vezesse át a kábelt az oldalsó kampón.

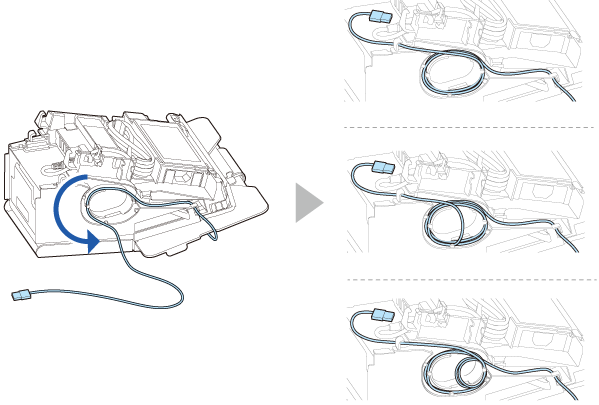

11. Tekerje fel a kábelt oldalt, ahogy lent látható, hogy beállítsa a kábel hosszúságát.

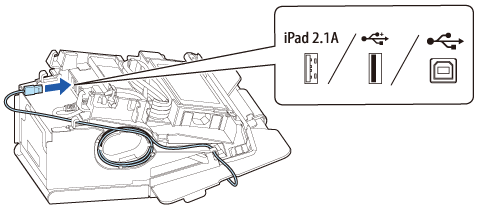

12. Csatlakoztassa a kábelt a megfelelő USB csatlakozóhoz.


Megjegyzés:

Ha a táblagépét nem szabad csatlakoztatni a nyomtató-csatlakozójához, akkor húzza ki a kábelét a nyomtató kivágott nyílásán.
