Lap teteje > Alkatrészek neve > Csatlakozók

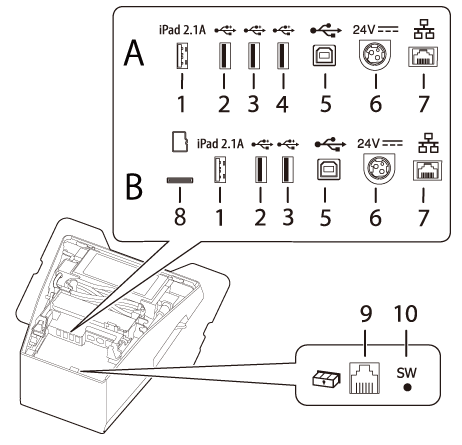

A: microSD kártyahely nélküli nyomtatómodellek
B: microSD kártyahellyel rendelkező nyomtatómodellek

|
1 |
USB-csatlakozó (USB-A eszköztöltő) USB-csatlakozó színe: fehér |
Egy táblagép USB-kábelének csatlakoztatására szolgál. Kommunikációt tesz lehetővé a táblagéppel, miközben tölti. Ha a nyomtató ki van kapcsolva, a csatlakoztatott táblagép nem kap áramot. |
|
2,3,4 |
USB-csatlakozó („A” típusú) USB-csatlakozó színe: fekete |
USB-kábel vagy olyan periféria csatlakoztatásához, mint egy vezeték nélküli LAN-eszköz, felhasználói kijelző vagy kézi szkenner. Ha a nyomtató ki van kapcsolva, a csatlakoztatott eszköz nem kap áramot. |
|
5 |
USB-csatlakozó („B” típusú) |
Az USB kábel csatlakoztatására használható, ha számítógépekhez szeretné csatlakoztatni az eszközt. |
|
6 |
Tápellátás csatlakozó |
Az egyenáramú kábelt összeköti a hálózati adapterrel. |
|
7 |
Ethernet-csatlakozó |
A 10BASE-T/100BASE-TX LAN-kábel csatlakoztatására szolgál. |
|
8 |
microSD kártyahely |
Különleges célból, napi használatra nem alkalmas. További részletekért lépjen kapcsolatba szakemberrel. |
|
9 |
Fiók-kilökő csatlakozó |
A készpénzfiók moduláris kábelének csatlakoztatására használható. |
|
10 |
Állapotlap gombja |
Ezzel a gombbal állapotlapot nyomtathat az interfészekről, vagy az interfészek beállításait inicializálhatja. |
Megjegyzés:Az USB-csatlakozóhoz kapcsolódó tudnivalók (USB-A eszköztöltő, fehér USB-csatlakozó)
A táblagéphez, okostelefonhoz vagy USB-eszközhöz eredeti USB-kábelt használjon.
Az eszköz töltőfunkciójának függvényében előfordulhat, hogy az eszközt nem lehet a nyomtatón keresztül tölteni.
A csatlakoztatott eszköz optimális áramerősség-értékének beállítása miatt a töltés megkezdése néhány másodpercet vehet igénybe. A töltés közvetlenül az eszköz csatlakoztatását követően ideiglenesen abbamaradhat.
Ha a csatlakoztatott eszközhöz az USB-csatlakozó néveleges áramerősségét meghaladó áramerősségre van szükség (USB-A eszköztöltő), a töltés leáll.
Az eszköz beállításaitól vagy használati körülményeitől függően előfordulhat, hogy nem tölt fel teljesen. Az eszköz teljes töltéséhez sötétítse el a képernyőjét, vagy egyéb módon csökkentse a fogyasztását.
A Seiko Epson Corporation semmiféle felelősséget nem vállal az abból eredő pénzügyi károkért vagy problémákért, ha a csatlakoztatott eszközt a termék hibája vagy meghibásodása miatt nem lehet feltölteni.
Ha az USB-A eszköztöltő csatlakozóhoz táblagépet csatlakoztat, a nyomtató Bluetooth funkciója nem működik. Bluetooth-on csatlakoztatott eszköz töltéséhez módosítsa az Interface selection (csatlakozóbeállítás) beállítást „Bluetooth only” (csak Bluetooth) értékre. További információkat a Technical Reference Guide-ban talál. Azonban ha így tesz, a maximális áramerősség lekorlátozódik 0,5 A értékre, amely esetleg bizonyos típusú táblagépek töltéséhez nem lesz elegendő. A táblagépet annak letesztelését és megfelelőnek értékelését követően használja.
Amikor az USB-A eszköztöltő csatlakozóhoz adatkommunikáció céljából androidos eszközt csatlakoztat, ellenőrizze, hogy eleget tesz-e a következő követelményeknek.
Követelmények: Az Android operációs rendszer verziója legalább 10, a magverzió legalább 4.9.15.
Az Epson ugyanakkor nem garantálja, hogy minden androidos eszköz rendeltetésszerűen fog működni, még akkor sem, ha eleget tesz a követelményeknek. Az eszköz tényleges használata előtt futtasson néhány tesztet.
Ha a nyomtató vezetékes hálózathoz kapcsolódik, a nyomtatóhoz USB-csatlakozón csatlakoztatott iOS táblagépek a hálózatot Lightning–USB-kábellel érhetik el. További információkat a Technical Reference Guide „Network Tethering” (hálózat vezetékes csatlakoztatása) című részében talál.
