正面タブレットの取り付け

正面タブレットの取り付け方は以下のとおりです。

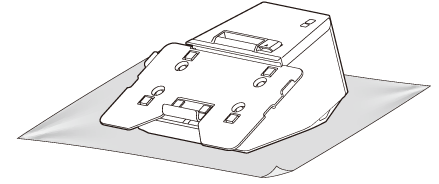

1. 柔らかい布などの上にプリンターを置きます。



2. ロックレバーを操作し、下側タブレットホルダーを下げます。

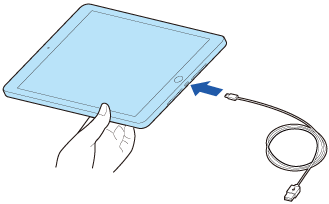

3. タブレットに接続ケーブルを接続します。



4. タブレットを上側タブレットホルダーに押し当てます。



5. 下側タブレットホルダーでタブレットを挟み込み、ロックレバーを操作し固定します。


注意：

タブレットがタブレットテーブルからはみ出す場合は、タブレットテーブルをタブレットテーブル（大）に交換します。

タブレットテーブルの交換

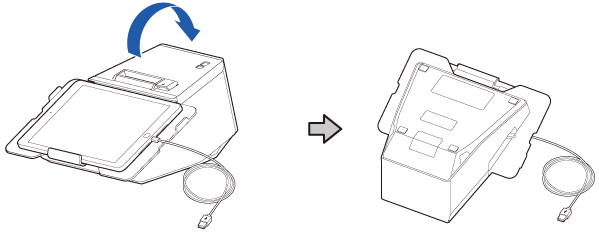

6. プリンターを裏返します。



7. 底面カバーを外します。



8. 側面カバーを外します。

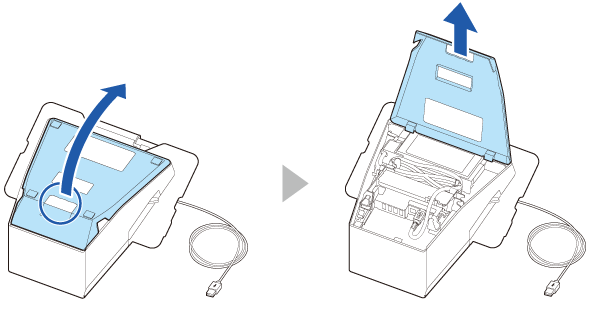

9. 背面カバーを外します。

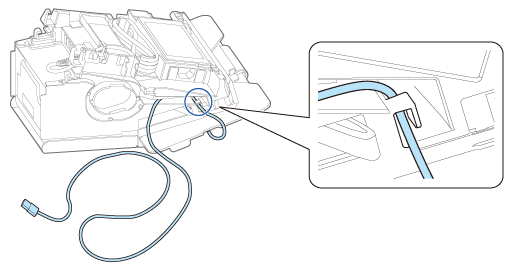

10. 側面のフックに接続ケーブルを通します。

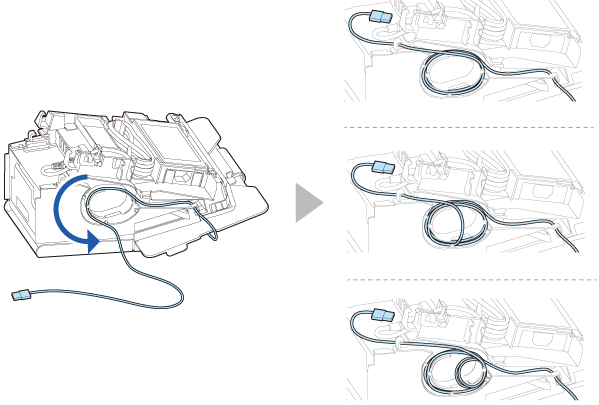

11. 接続ケーブルを下図のように側面に巻いてケーブルの長さを調整します。

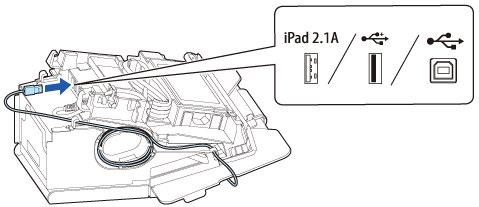

12. 接続ケーブルを、適切なUSBコネクターに接続します。


参考：

コネクターに接続できないタブレットの場合は、接続ケーブルを本体の切り欠きから引き出してください。
