周辺機器の接続

周辺機器のインターフェイスケーブルを、プリンター内部のコネクターに接続します。

1. プリンターの電源を切ります。

2. ACケーブルをコンセントから抜きます。

3. 柔らかい布などの上にプリンターを置きます。



4. プリンターを裏返します。



5. 底面カバーを外します。



6. 側面カバーを外します。



7. 背面カバーを外します。

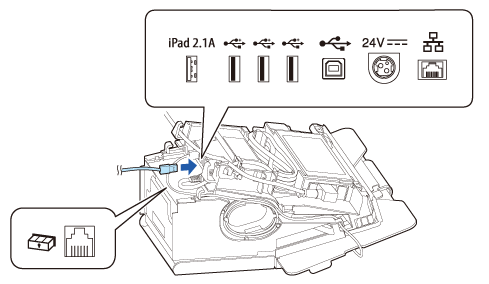

8. プリンター内部のコネクターに、インターフェイスケーブルを接続します。

各コネクターの種類は、コネクターを参照してください。

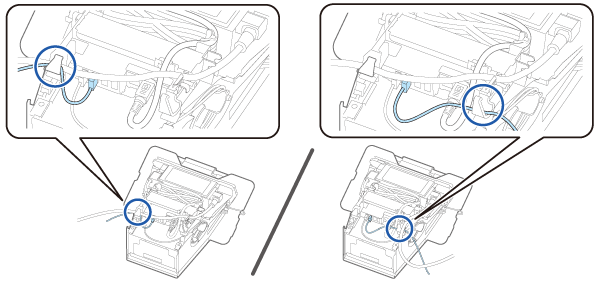

9. フックを通して、インターフェイスケーブルを引き出します。

インターフェイスケーブルをプリンターの背面または底面から引き出す場合は、フックを通しません。



10. 背面カバーを取り付けます。

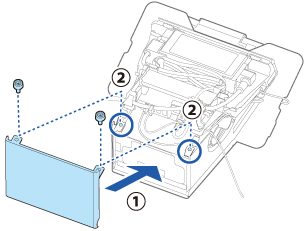

11. 側面カバーを取り付けます。

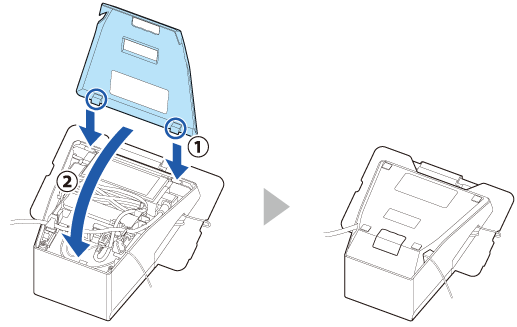

12. 底面カバーを取り付けます。

インターフェイスケーブルを底面カバーの左側、右側、底面側、背面側のいずれかから引き出します。



13. インターフェイスケーブルをデバイスに接続します。

14. ACケーブルをコンセントに接続します。

警告：

• AC アダプターの入力電圧とコンセントの電圧が適合しない場合は、AC ケーブルをコンセントに接続しないでください。プリンターが破損することがあります。

• 異常が確認されたときは、すぐにプリンターの電源を切り、AC ケーブルをコンセントから抜いてください。
