ชื่อชิ้นส่วนและฟังก์ชันการทำงาน
|
|

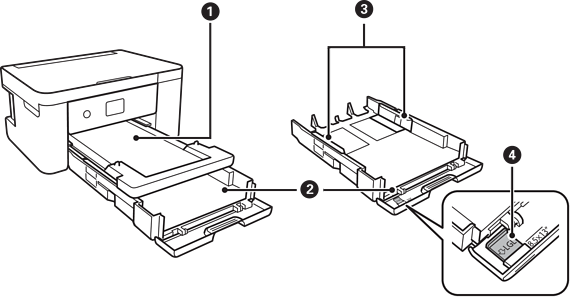

ถาดนำออก |
รองรับกระดาษที่ดีดออกมา |
|
|
ถาดป้อนกระดาษ |
โหลดกระดาษ |
|
|
แนวกั้นขอบ |
ป้อนกระดาษให้ตรงเข้าไปในเครื่องพิมพ์ เลื่อนไปยังขอบของกระดาษ |
|
|
ตัวจัดชิดขอบกระดาษขนาด legal |
เลื่อนออกเพื่อโหลดกระดาษขนาด legal |
|
|

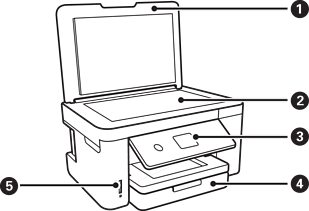

ฝาปิดเอกสาร |
บล็อคแสงจากภายนอกในขณะทำการสแกน |
|
|
กระจกสำหรับตัวสแกน |
วางต้นฉบับ |
|
|
แผงควบคุม |
บ่งบอกสถานะของเครื่องพิมพ์และให้คุณสามารถตั้งค่าการพิมพ์ |
|
|
ฝาครอบด้านหน้า |
เปิดเพื่อโหลดกระดาษใน ถาดป้อนกระดาษ |
|
|
ช่องเสียบการ์ดหน่วยความจำ |
ใส่การ์ดหน่วยความจำ |
|
|

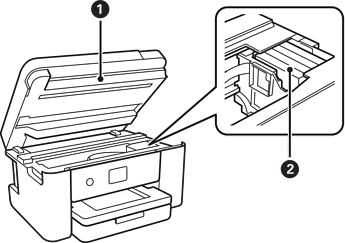

ชุดสแกนเนอร์ |
สแกนต้นฉบับที่วางไว้ เปิดเมื่อเปลี่ยนตลับหมึกหรือถอดกระดาษที่ติดขัดด้านในของเครื่องพิมพ์ออก ชุดนี้โดยปกติจะต้องปิด |
|
|
ที่ยึดตลับหมึก |
ติดตั้งตลับหมึก หมึกถูกฉีดออกมาจากหัวฉีดของหัวพิมพ์ด้านล่าง |
|
|

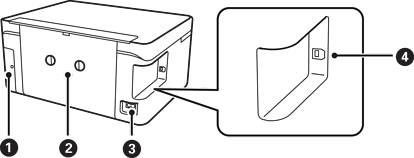

ฝาครอบกล่องบำรุงรักษา |
นำออกมาเมื่อทำการเปลี่ยนกล่องบำรุงรักษา กล่องบำรุงรักษาเป็นกล่องบรรจุที่เก็บหมึกเสริมปริมาณน้อยมากไว้ในระหว่างการทำความสะอาดหรือการพิมพ์ |
|
|
ฝาครอบด้านหลัง |
ถอดออกเมื่อนำกระดาษที่ติดออก |
|
|
จุดไฟเข้า AC |
เชื่อมต่อกับสายไฟ |
|
|
พอร์ต USB |
เชื่อมต่อสายเคเบิล USB เพื่อเชื่อมต่อกับคอมพิวเตอร์ |
