ケーブル類の接続

各種デバイスのインターフェイスケーブルを、プリンター内部のコネクターに接続します。

1. プリンターの電源を切ります。

2. ACケーブルのプラグをコンセントから外します。

3. 正面タブレット、背面ディスプレイを取り外します。

正面タブレットの取り付けと取り外し

背面ディスプレイの取り付けと取り外し

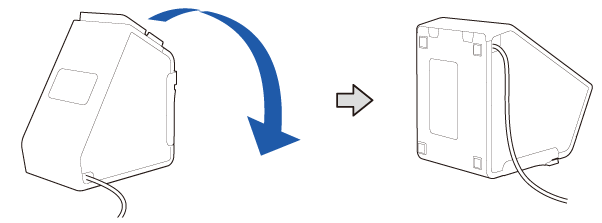

4. プリンターを倒します。

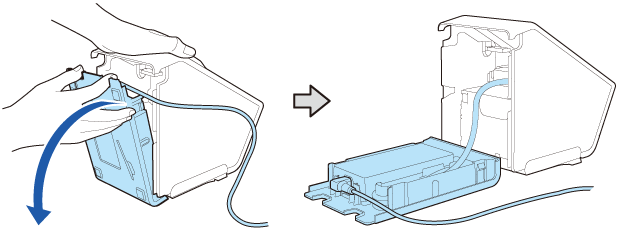

5. 切り欠きに指をかけて、底面カバーを開いて外します。

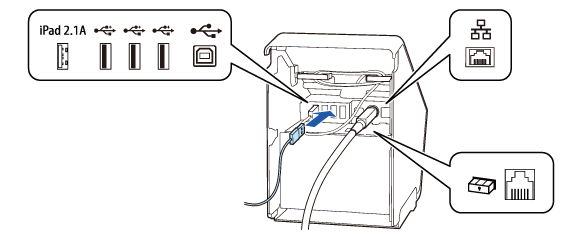

6. プリンター内部のコネクターに、インターフェイスケーブルを接続します。

各コネクターの種類は、コネクターを参照してください。

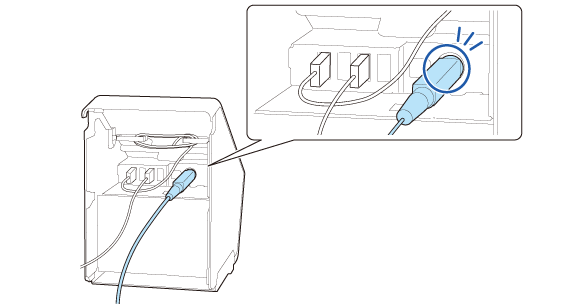

7. DCケーブルが電源コネクターから外れていないことを確認します。

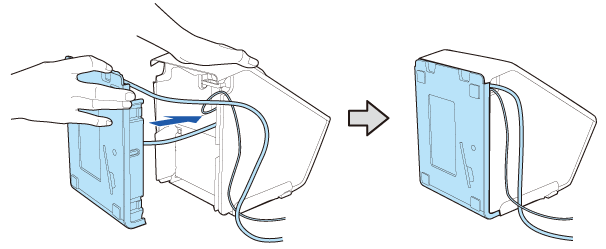

8. 底面カバーを起こして、本体に水平に押し込むようにはめ込みます。
   ACケーブルやインターフェイスケーブルを挟まないように注意します。


参考：

• インターフェイスケーブルは、本体の切り欠きから、本体の外に引き出してください。

• ACアダプターを押さないでください。ACアダプターが外れてしまいます。ACアダプターの取り付け方

9. インターフェイスケーブルをデバイスに接続します。

10. ACケーブルのプラグをコンセントに接続します。

警告：

• AC アダプターの入力電圧とコンセントの電圧が適合しない場合は、AC ケーブルをコンセントに接続しないでください。プリンターが破損することがあります。

• 異常が確認されたときは、すぐにプリンターの電源を切り、AC ケーブルをコンセントから外してください。
