トップ > タブレットのセットアップ > 正面タブレットの取り付けと取り外し
正面タブレットの取り付けと取り外し
正面タブレットの取り付け方、取り外し方は以下のとおりです。
参考：正面タブレットを固定するネジを2種類同梱しています。目的に合わせて、どちらかを使用してください。
-
手回しネジ
指で操作できますので、簡単に取り付けたり取り外したりできます。
-
ネジ
付属の六角棒スパナを使用します。工具が必要なため正面タブレットの盗難防止に有効です。
正面タブレットの取り付け
-

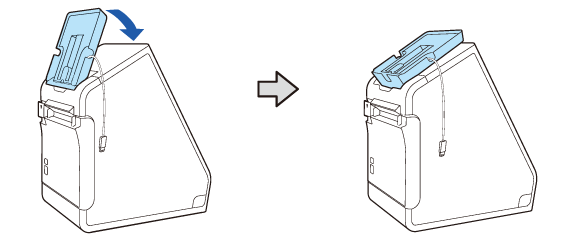

正面タブレット固定部を倒します。
-

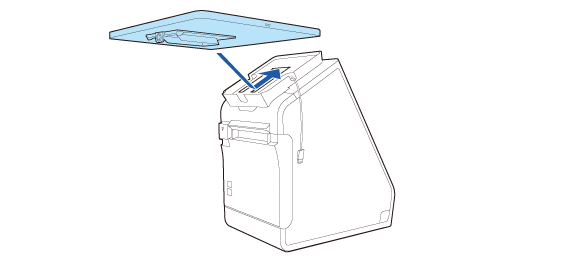

タブレットを下から上にはめ込みます。
-
同梱の手回しネジまたはネジで固定します。
-

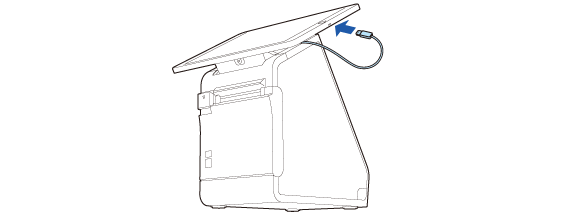

接続ケーブルを接続します。
正面タブレットの操作
正面タブレットの傾きを見やすい位置に調整できます。

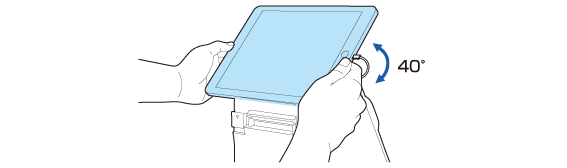

正面タブレットの両端を持って調整してください。40度の可動範囲で無段階に調整できます。
注意：正面タブレットを可動範囲以上に動かしたり、正面タブレットの上端を持って動かしたりしないでください。無理な力が加わり、タブレットやプリンターが破損するおそれがあります。
正面タブレットの取り外し
-

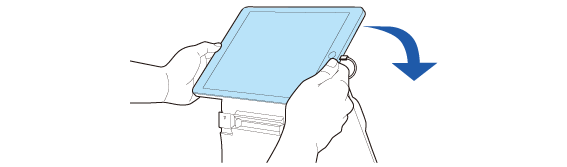

正面タブレットを倒します。
-

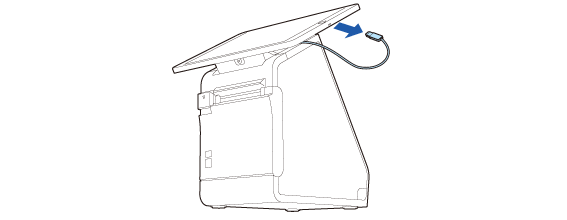

接続ケーブルを引き抜きます。
-

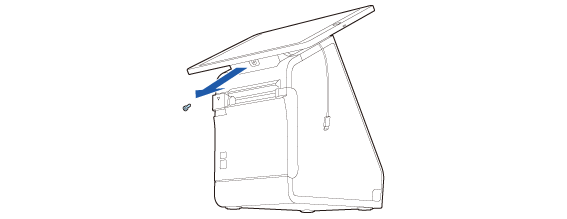

ネジを外して、正面タブレットを取り外します。
外したネジは、なくさないように保管してください。
