Top > Installatie van de tablet > De fronttablet monteren/demonteren
De fronttablet monteren/demonteren
Volg de onderstaande procedure om de fronttablet te monteren of te demonteren.
NB:Voor het vastzetten van de fronttablet zijn twee soorten schroeven voorzien. Gebruik de schroef die bij uw toepassing past.
-
Duimschroef
U kunt de schroef met de hand vast- of losdraaien, zodat u de tablet eenvoudig kunt monteren of demonteren.
-
Schroef
De meegeleverde inbussleutel is nodig om de schroef aan te draaien of los te draaien. Dit helpt om te voorkomen dat de tablet wordt gestolen.
De fronttablet monteren
-

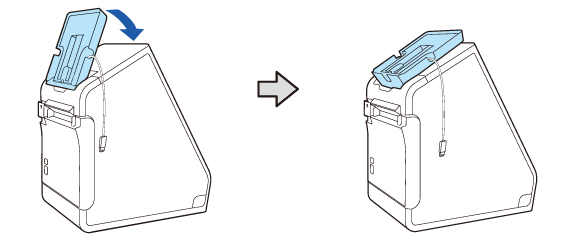

Kantel de houder van de fronttablet naar achteren.
-

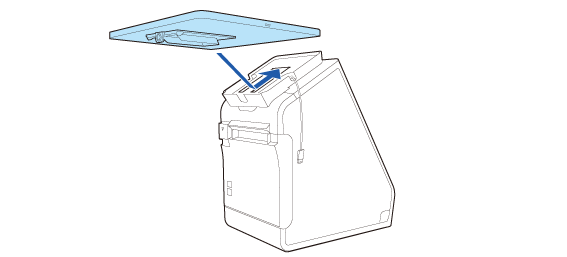

Plaats de tablet in de tablethouder.
-

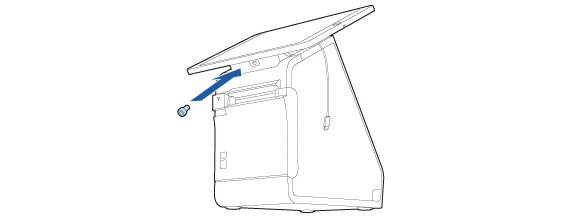

Zet de tablet vast met de bijgeleverde duimschroef of schroef.
-

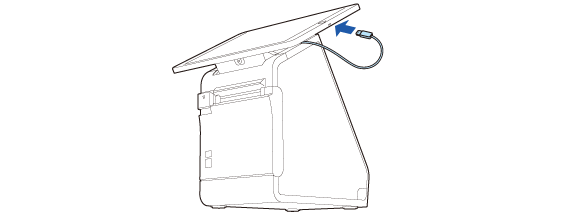

Sluit de kabel aan op de tablet.
De hoek van de fronttablet aanpassen
Om het scherm beter zichtbaar te maken, kunt u de hoek van de fronttablet aanpassen.

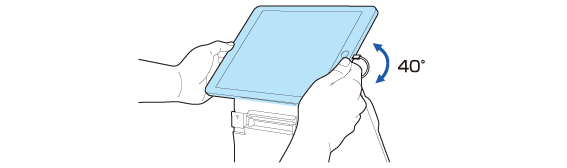

Houd beide zijden van het tablet met de handen vast en verander de hoek. De hoek kan traploos worden ingesteld binnen een bereik van 40 graden.
LET OP:Probeer de fronttablet niet buiten het instelbare bereik te bewegen en pas de hoek van de bovenrand van de tablet niet aan. Als u dat doet, kunnen de tablet en de printer worden blootgesteld aan overmatige kracht, waardoor ze beschadigd kunnen raken.
De fronttablet demonteren
-
Kantel de fronttablet naar achteren.
-

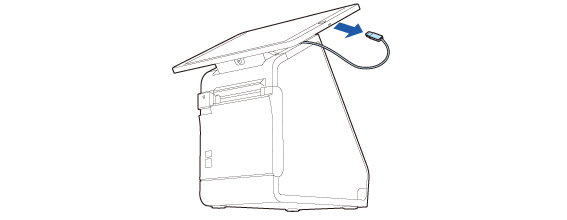

Koppel de kabel los van de tablet.
-
Verwijder de schroef en demonteer vervolgens de fronttablet.
Bewaar de schroef en zorg ervoor dat u deze niet kwijtraakt.
