Het opzetstuk op de fronttablet bevestigen

Volg de onderstaande procedure om het opzetstuk voor de fronttablet aan een tablet te bevestigen die als fronttablet op de printer wordt gemonteerd.

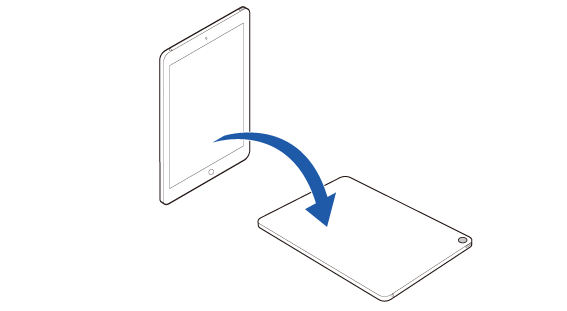

1. Plaats de tablet met de schermzijde naar beneden op de werktafel.

Als de tablet een camera heeft, plaats de tablet dan zo dat de camera zich in de uiterste rechterhoek bevindt.

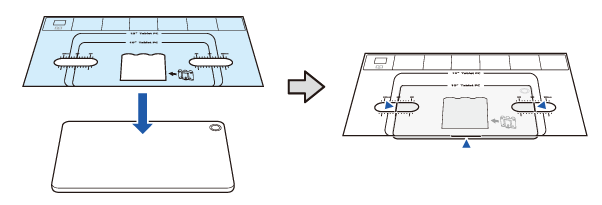

2. Leg het hulpblad voor het opzetstuk op de tablet volgens de onderstaande richtlijnen en bevestig het blad.

• Maak de vouwen van het blad zoveel mogelijk glad.

• Lijn de onderrand van het blad uit met de onderrand van de tablet.

• Lijn dezelfde linker en rechter schaalmarkeringen op het blad uit met de zijkanten van de tablet.

• Bevestig het blad tijdelijk aan de tablet met stukjes tape.

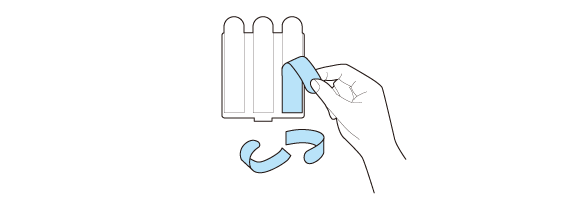

3. Verwijder de drie rugvellen van het opzetstuk voor de fronttablet.

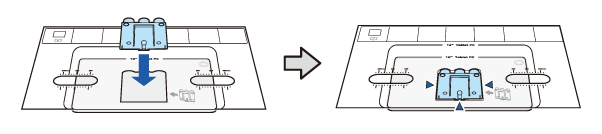

4. Bevestig het opzetstuk zoals hieronder weergegeven. Zorg ervoor dat het niet diagonaal wordt bevestigd.

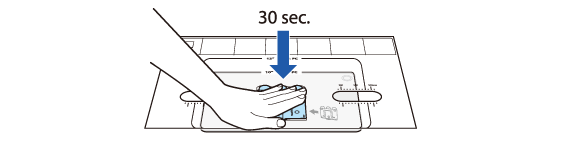

5. Druk het opzetstuk stevig aan gedurende ongeveer 30 seconden.

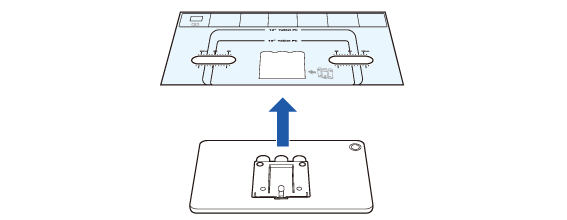

6. Verwijder het hulpblad voor het opzetstuk van de tablet.
