Het achterdisplay monteren

Volg de onderstaande procedure om het achterdisplay op de printer te monteren.

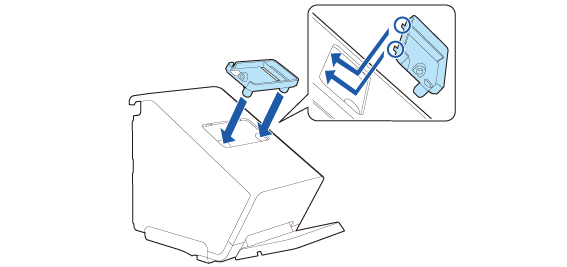

1. Bevestig de houder voor het achterdisplay.

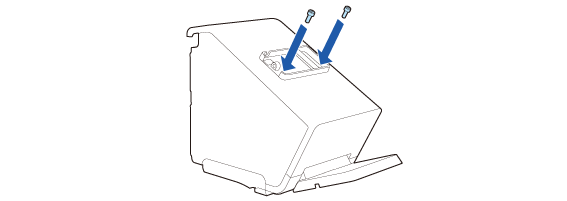

2. Zet de houder vast met de twee schroeven.

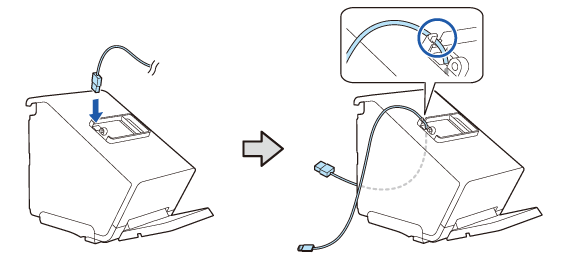

3. Voer de kabel van het display door de printer.

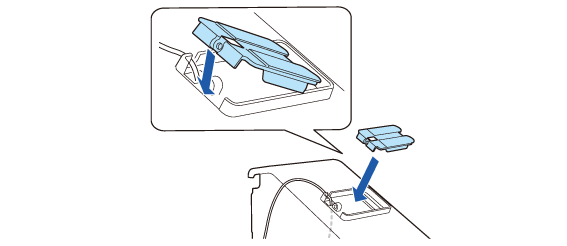

4. Bevestig het opzetstuk voor het achterdisplay.

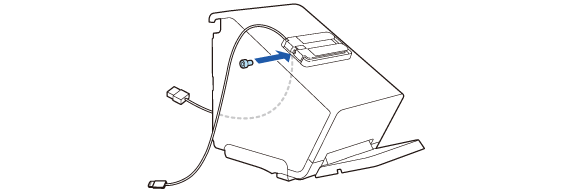

5. Zet dit vast met de bijgeleverde schroef.

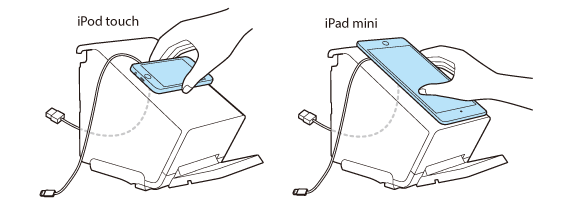

6. Plaats het display op het opzetstuk om de plakpositie te controleren.

• Plaats het display horizontaal.

• Voor iPod touch moet u de kant van de aansluiting naar de schroefkant richten.

• Voor iPad mini moet u de kant van de aansluiting naar de onderkant van de printer richten.



7. Verwijder de twee rugvellen.

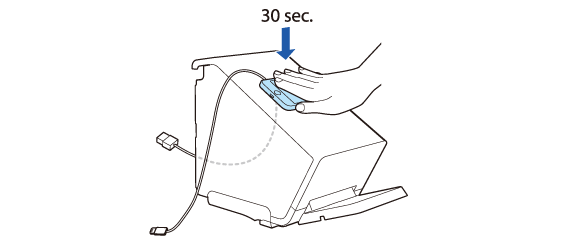

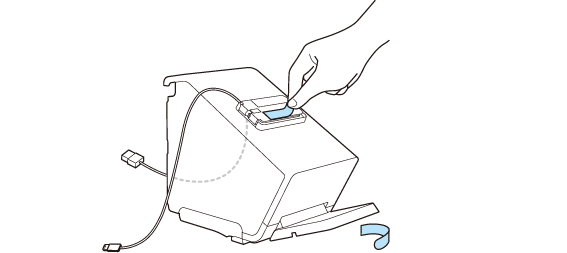

8. Plaats het apparaat op het opzetstuk en druk het vervolgens ongeveer 30 seconden stevig aan.

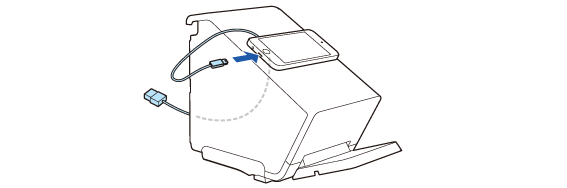

9. Sluit de kabel aan op het apparaat.



10. Pas de lengte van de kabel aan die uit de printer komt. Zorg voor voldoende kabellengte om te voorkomen dat de kabel onder een scherpe hoek wordt gebogen.

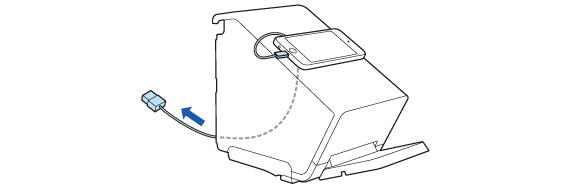

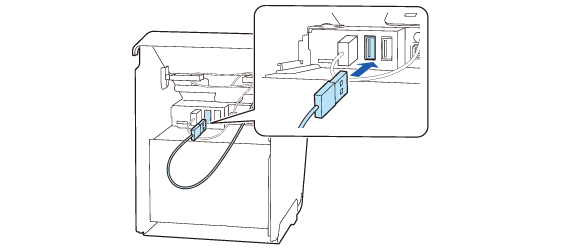

11. Sluit de kabel aan op de USB-A-connector.


LET OP:

• Zie de onderstaande link voor informatie over de displays die op de USB-A-connector kunnen worden aangesloten.
  Tablets die op de printer kunnen worden gemonteerd

• Als uw apparaat niet op de aansluiting van de printer mag worden aangesloten, trek dan de kabel naar buiten door de uitsparing van de printer.
  De onderklep bevestigen

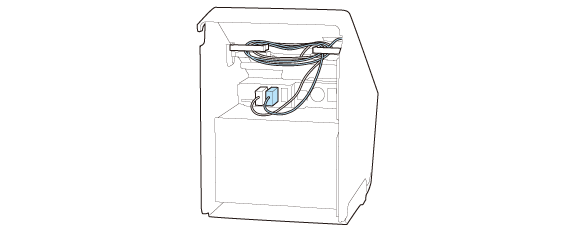

12. Bundel de overtollige kabel door deze aan beide zijden door klemmen te leiden.
