Voorbereiding van het monteren van de fronttablet

Volg de onderstaande procedure om voorbereidingen te treffen voor het monteren van de fronttablet op de printer.

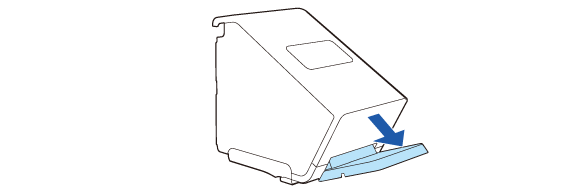

1. Breng de houder voor de fronttablet omhoog.



2. Verwijder de klep van het achterdisplaygedeelte.



3. Verwijder de twee schroeven.



4. Verwijder de achterklep.



5. Zet de printer rechtop.

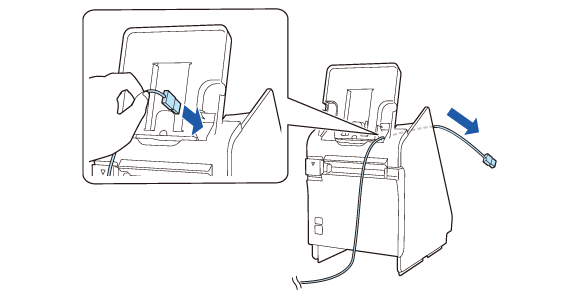

6. Voer de tabletkabel door de printer.



7. Sluit de kabel aan op de fronttablet.

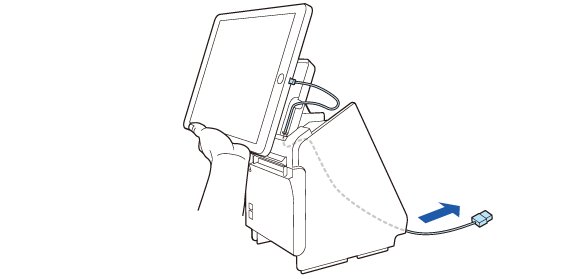

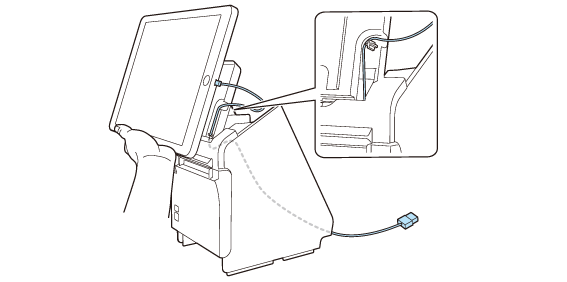

8. Ondersteun de tablet met uw hand en pas de lengte van de kabel die uit de printer komt aan. Zorg voor voldoende kabellengte om te voorkomen dat de kabel onder een scherpe hoek wordt gebogen.



9. Leid de kabel langs het uitsteeksel.

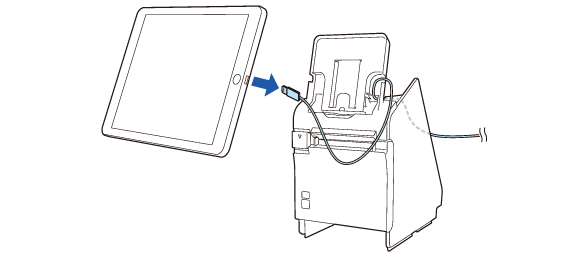

10. Koppel de kabel los van de tablet.

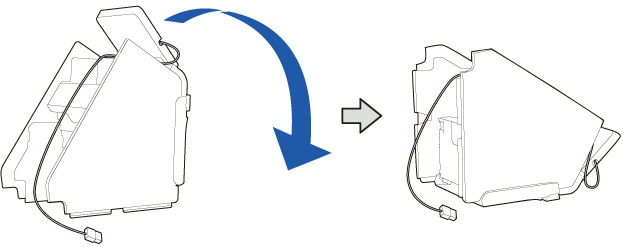

11. Leg de printer neer.

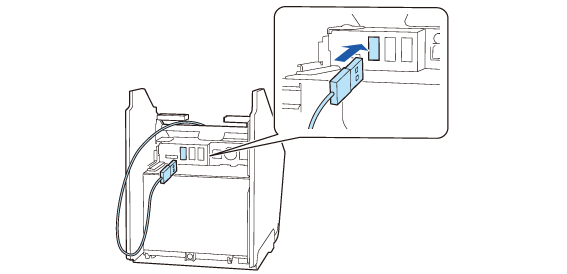

12. Sluit de kabel aan op de USB-connector (USB-A - apparaat opladen).


LET OP:

• Zie de onderstaande link voor informatie over de tablets die kunnen worden aangesloten op de USB-connector (USB-A - apparaat opladen).
  Tablets die op de printer kunnen worden gemonteerd

• Als uw tablet niet op de aansluiting van de printer mag worden aangesloten, trek dan de kabel naar buiten door de uitsparing van de printer.
  De onderklep bevestigen

13. Voer de kabel door de middelste kabelklem en vervolgens door de klemmen aan beide zijden.

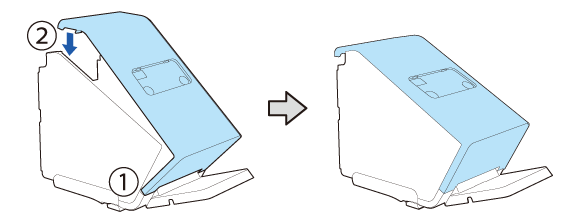

14. Bevestig de achterklep.

Ga bij het monteren van een achterdisplay naar Het achterdisplay monteren.

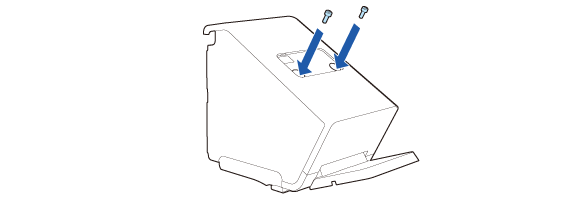

15. Zet de klep vast met de twee schroeven.

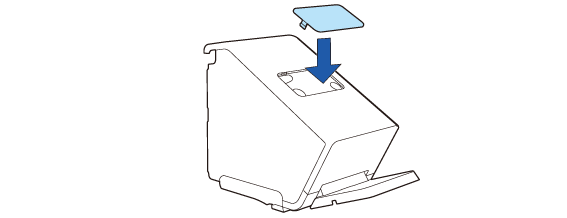

16. Bevestig de klep van het achterdisplaygedeelte.

Ga naar De onderklep bevestigen.
