Mocowanie/zdejmowanie tabletu przedniego
Poniższa procedurę należy wykonać, aby zamocować lub zdjąć tablet przedni.
Uwaga:W zestawie dostępne są dwa typy śrub przeznaczone do mocowania tabletu przedniego. Stosownie do przeznaczenia należy użyć jednej z tych śrub.
-
Śruba radełkowana
Tę śrubę można dokręcać i luzować ręcznie, co ułatwia mocowanie i zdejmowanie tabletu.
-
Śruba
W celu dokręcenia lub poluzowania tej śruby potrzebny jest dołączony sześciokątny klucz imbusowy. Taka śruba utrudnia kradzież tabletu.
Mocowanie tabletu przedniego
-

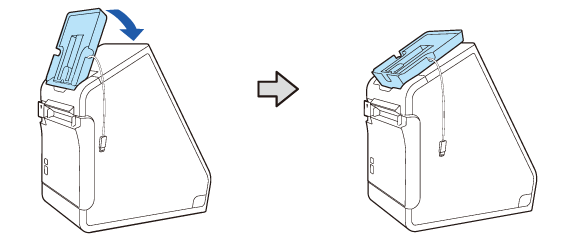

Przechyl część podtrzymującą tablet przedni.
-
Dopasuj tablet do części podtrzymującej.
-

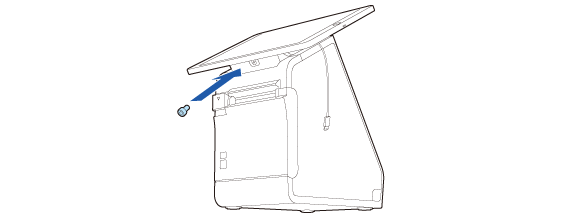

Przymocuj tablet, używając śruby radełkowanej lub śruby.
-

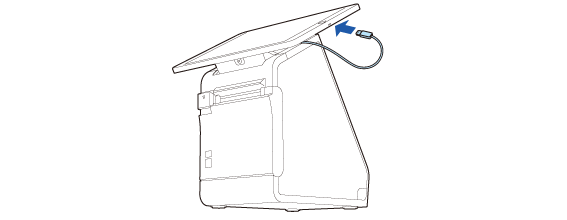

Podłącz przewód do tabletu.
Regulacja kąta tabletu przedniego
Kąt nachylenia tabletu przedniego można regulować, aby poprawić widoczność zawartości wyświetlanej na tablecie.
Oba boki tabletu należy przytrzymać dłońmi, a następnie zmienić kąt. Kąt można regulować płynnie w zakresie 40 stopni.
PRZESTROGA:Nie należy podejmować prób przesunięcia tabletu przedniego poza zakres regulacji i nie regulować kąta, przytrzymując górną krawędź tabletu. Takie postępowanie może spowodować narażenie tabletu i drukarki na nadmierne siły, które mogą doprowadzić do ich uszkodzenia.
Zdejmowanie tabletu przedniego
-

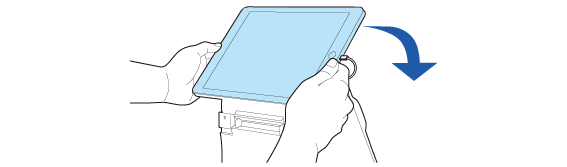

Przechyl tablet przedni do tyłu.
-

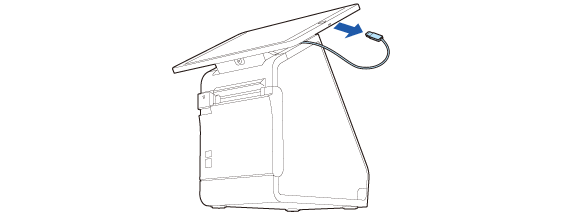

Odłącz przewód od tabletu.
-
Wykręć śrubę i zdejmij tablet przedni.
Umieść śrubę w bezpiecznym miejscu, aby jej nie zgubić.
