Mocowanie wyświetlacza tylnego

Poniższą procedurę należy wykonać, aby zamocować wyświetlacz tylny do drukarki.

1. Zamocuj uchwyt wyświetlacza tylnego.



2. Przymocuj uchwyt dwiema śrubami.

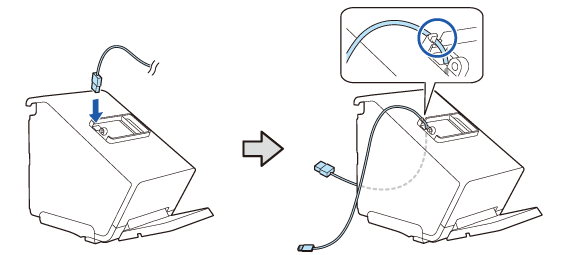

3. Przeprowadź przewód wyświetlacza przez drukarkę.

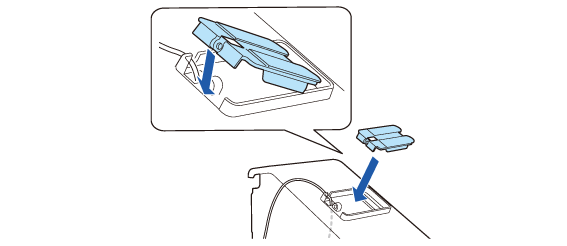

4. Zamocuj przystawkę do wyświetlacza tylnego.

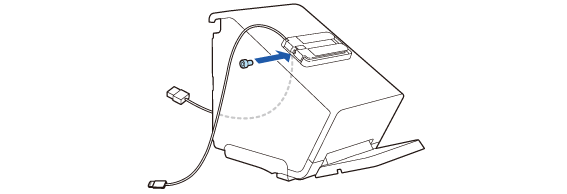

5. Przymocuj śrubą z zestawu.

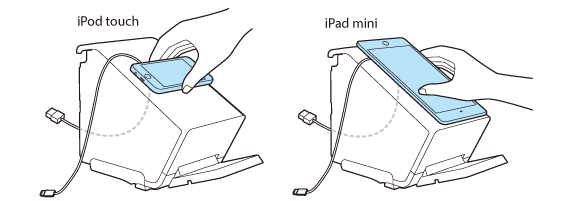

6. Przyłóż wyświetlacz do przystawki, aby sprawdzić jego umiejscowienie.

• Umieść wyświetlacz w poziomie.

• iPod touch: skieruj jego złącze w stronę śruby.

• iPad mini: skieruj jego złącze w stronę spodu drukarki.

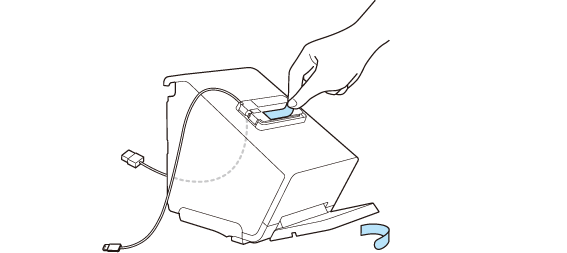

7. Zdejmij dwa kawałki papieru podkładowego.

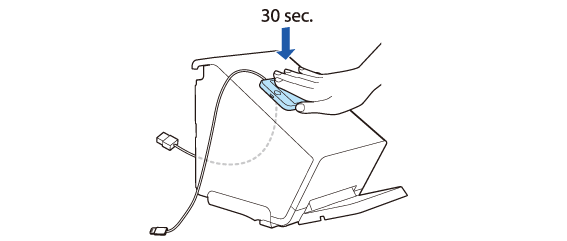

8. Umieść urządzenie na przystawce, a następnie dociskaj mocno przez około 30 sekund.

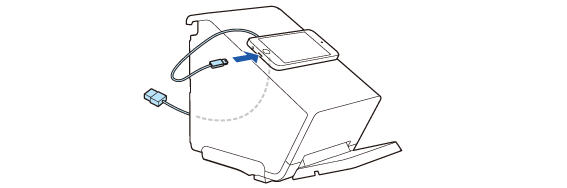

9. Podłącz przewód do urządzenia.



10. Wyreguluj długość przewodu wychodzącego z drukarki. Zapewnij wystarczającą długość przewodu, aby nie dopuścić do zginania go pod ostrym kątem.

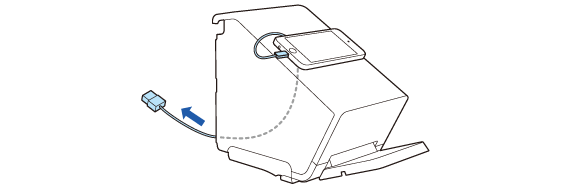

11. Podłącz przewód do złącza USB-A.


PRZESTROGA:

• Aby uzyskać informacje o wyświetlaczach, które można podłączyć do złącza USB-A, należy skorzystać z poniższego łącza.
  Tablety można mocować na drukarce

• Jeśli konkretnego urządzenia nie można podłączyć do złącza drukarki, wówczas przewód należy przeprowadzić przez wycięcie w obudowie drukarki.
  Mocowanie osłony spodu

12. Nadmiar przewodu należy przeprowadzić przez uchwyty po obu stronach.
