Przygotowanie do zamocowania tabletu przedniego

Poniższą procedurę należy wykonać, aby przygotować elementy potrzebne do zamocowania tabletu przedniego na drukarce.

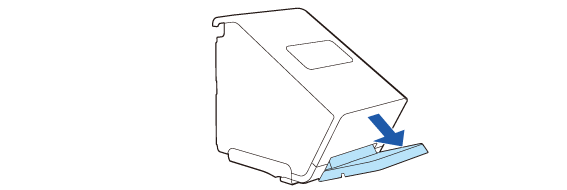

1. Unieś część podtrzymującą tablet przedni.

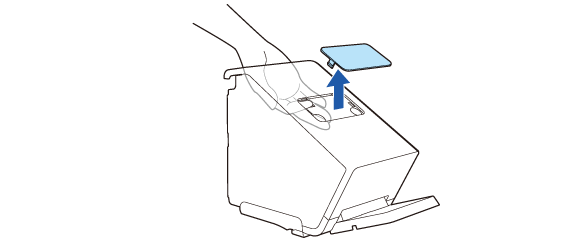

2. Zdejmij pokrywę sekcji wyświetlacza tylnego.

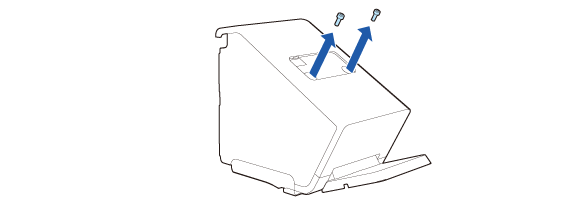

3. Wykręć dwie śruby.

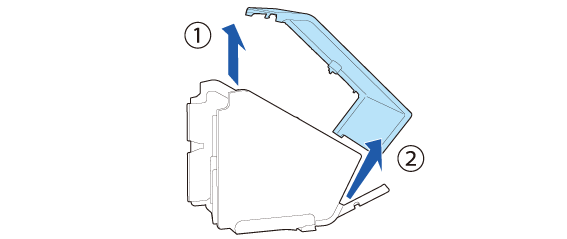

4. Zdejmij osłonę tylną.

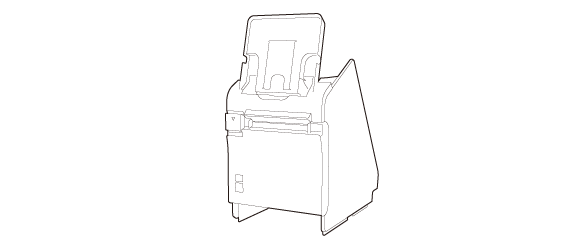

5. Postaw drukarkę w pionie.

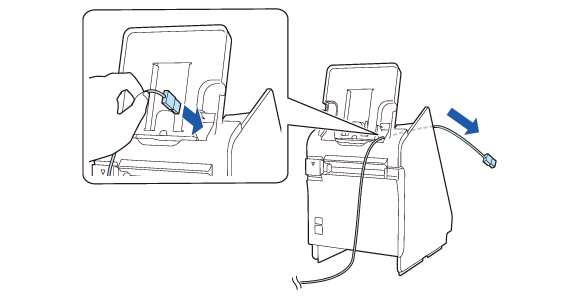

6. Przeprowadź przewód tabletu przez drukarkę.

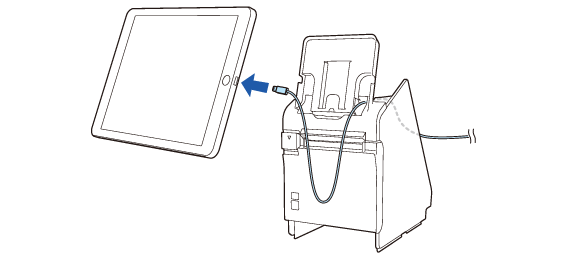

7. Podłącz przewód do tabletu przedniego.

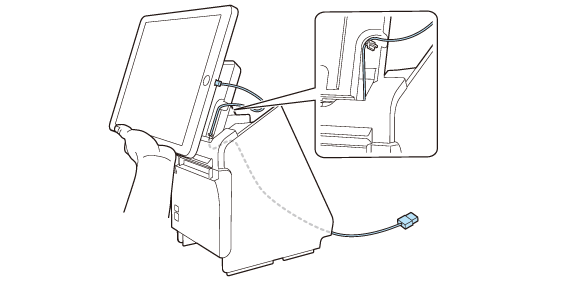

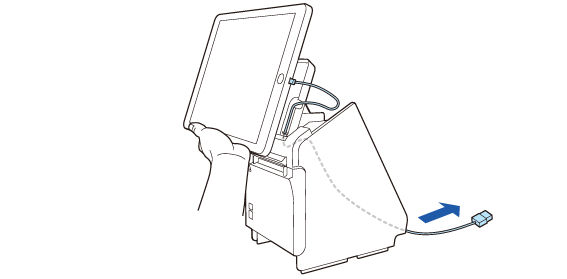

8. Podpierając tablet dłonią dostosuj długość odcinka przewodu wychodzącego z drukarki. Zapewnij wystarczającą długość przewodu, aby nie dopuścić do zginania go pod ostrym kątem.



9. Poprowadź przewód przy występie.



10. Odłącz przewód od tabletu.

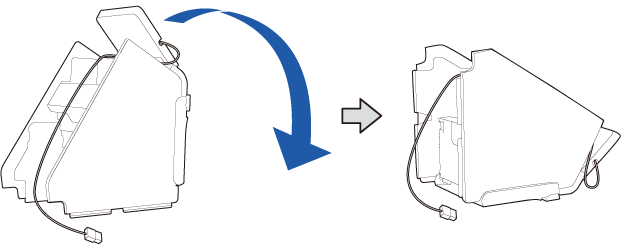

11. Połóż drukarkę.



12. Podłącz przewód do złącza USB (USB-A — do ładowania urządzenia).


PRZESTROGA:

• Aby uzyskać informacje o tabletach, które można podłączyć do złącza USB (USB-A — do ładowania urządzenia), należy skorzystać z poniższego łącza.
  Tablety można mocować na drukarce

• Jeśli konkretnego tabletu nie można podłączyć do złącza drukarki, wówczas przewód należy przeprowadzić przez wycięcie w obudowie drukarki.
  Mocowanie osłony spodu

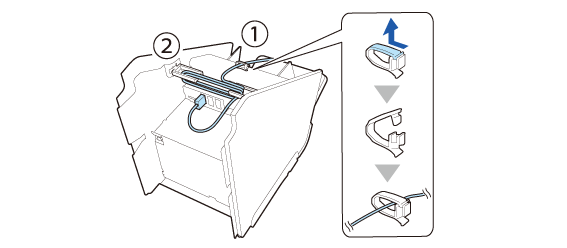

13. Przeprowadź przewód przez środkowy uchwyt przewodu, a następnie przez uchwyty po obu stronach.

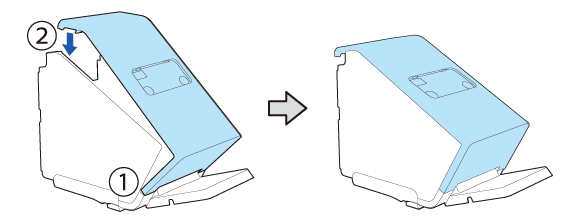

14. Zamocuj osłonę tylną.

Mocując wyświetlacz tylny, zapoznaj się z sekcją Mocowanie wyświetlacza tylnego.

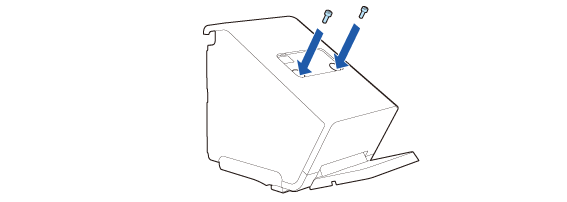

15. Zamocuj osłonę dwiema śrubami.

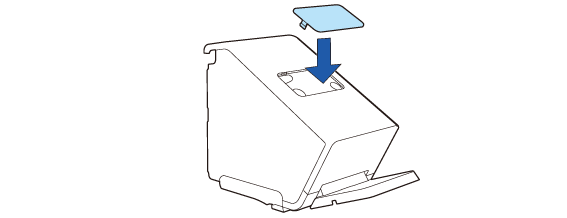

16. Zamocuj pokrywę sekcji wyświetlacza tylnego.

Zapoznaj się z sekcją Mocowanie osłony spodu.
