Príprava na montáž predného tabletu

Podľa nasledujúcich pokynov vykonajte prípravu na montáž predného tabletu na tlačiareň.

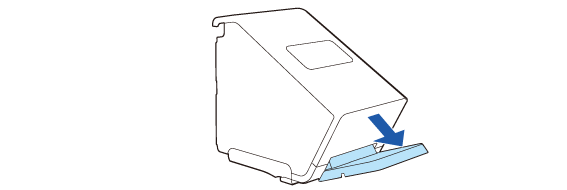

1. Zdvihnite časť slúžiacu ako držiak predného tabletu.



2. Odstráňte kryt časti zadného displeja.



3. Odskrutkujte dve skrutky.

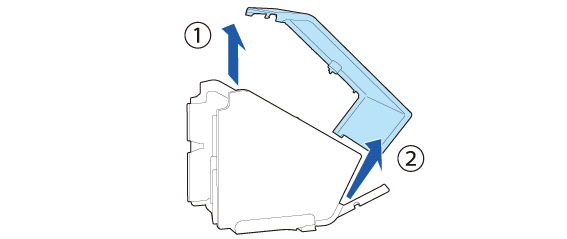

4. Odstráňte zadný kryt.

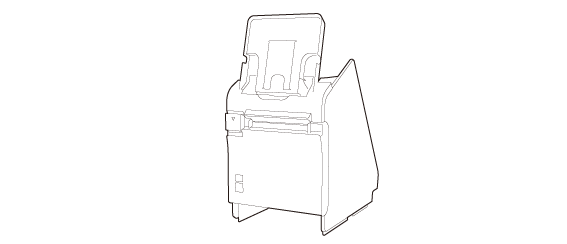

5. Postavte tlačiareň.

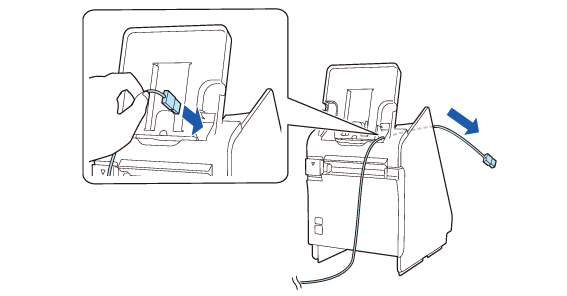

6. Kábel tabletu prevlečte cez tlačiareň.

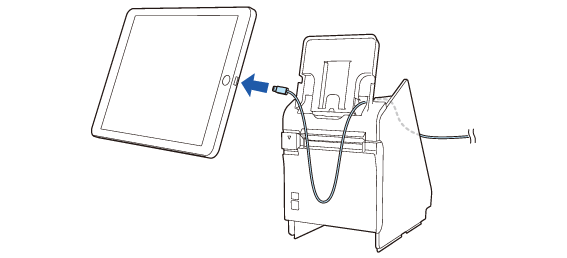

7. Pripojte kábel k prednému tabletu.

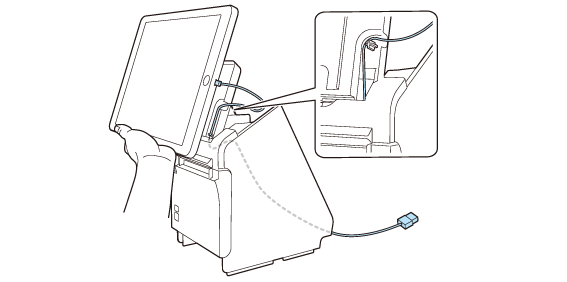

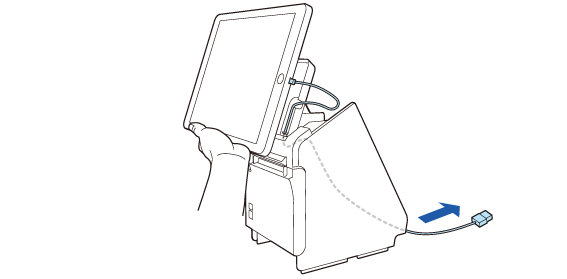

8. Podoprite tablet rukou a nastavte dĺžku kábla vychádzajúceho z tlačiarne. Zaistite dostatočnú dĺžku kábla, aby ste zabránili jeho ohnutiu pod ostrým uhlom.



9. Kábel veďte pozdĺž jazýčka.



10. Odpojte kábel od tabletu.

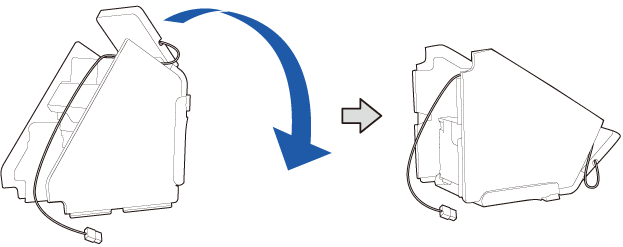

11. Položte tlačiareň na zem.



12. Pripojte kábel k USB konektoru (USB-A – Nabíjanie zariadenia).


UPOZORNENIE:

• Informácie o tabletoch, ktoré sa dajú pripojiť k USB konektoru (USB-A – Nabíjanie zariadenia), nájdete cez nižšie uvedený odkaz.
  Tablety, ktoré je možné nainštalovať na tlačiareň

• Ak nie je povolené pripojiť váš tablet ku konektoru tlačiarne, vytiahnite jeho kábel cez výrez tlačiarne.
  Pripevnenie spodného krytu

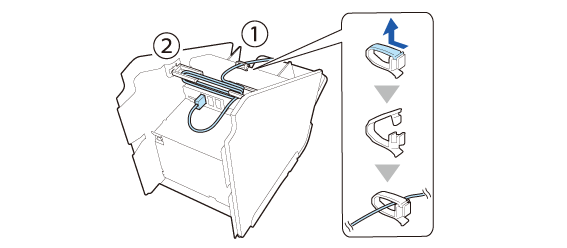

13. Kábel prevlečte cez stredovú svorku kábla a potom ho prevlečte svorkami na oboch stranách.

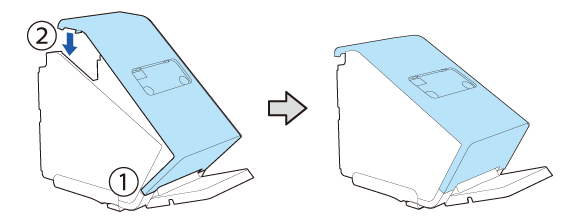

14. Pripevnite zadný kryt.

Pri montáži zadného displeja si pozrite časť Montáž zadného displeja.

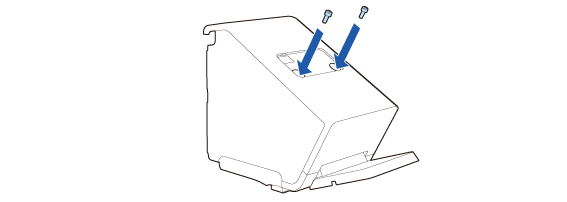

15. Zaistite kryt pomocou dvoch skrutiek.

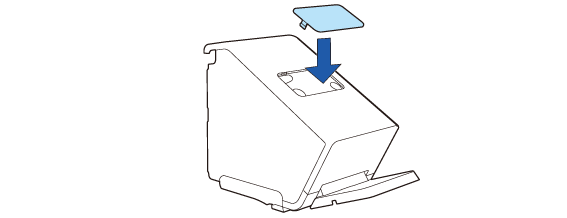

16. Pripevnite kryt časti zadného displeja.

Pozrite si časť Pripevnenie spodného krytu.
