Montáž zadného displeja

Podľa nasledujúcich pokynov vykonajte montáž zadného displeja na tlačiareň.

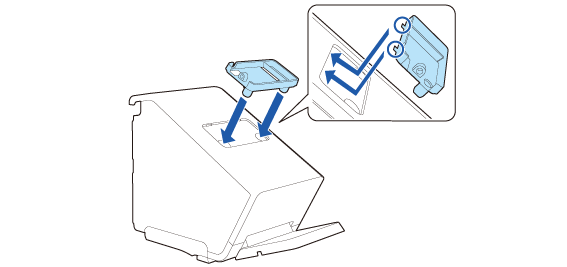

1. Pripevnite držiak zadného displeja.

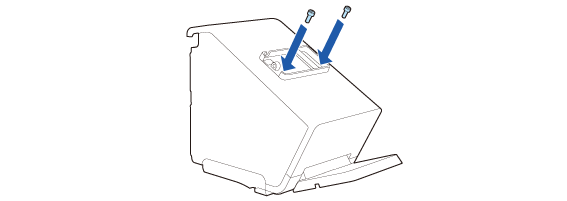

2. Zaistite držiak pomocou dvoch skrutiek.

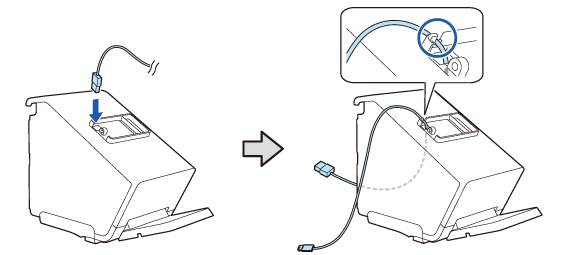

3. Kábel displeja prevlečte cez tlačiareň.

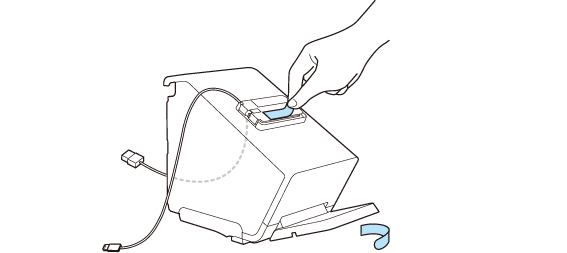

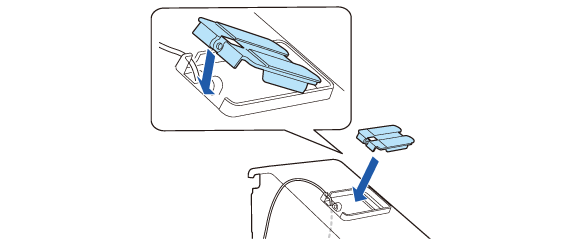

4. Pripevnite nadstavec zadného displeja.

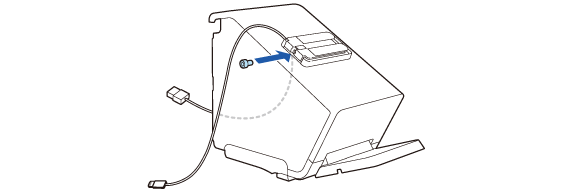

5. Zaistite ho pomocou priloženej skrutky.

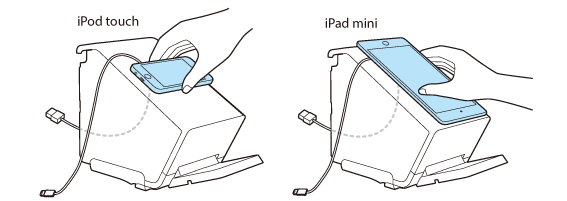

6. Položte displej na nadstavec a skontrolujte polohu montáže.

• Umiestnite displej vodorovne.

• V prípade zariadenia iPod touch otočte stranu s konektorom smerom k strane skrutkovania.

• V prípade zariadenia iPad mini otočte stranu s konektorom smerom k spodnej časti tlačiarne.



7. Odstráňte dva zadné prúžky.

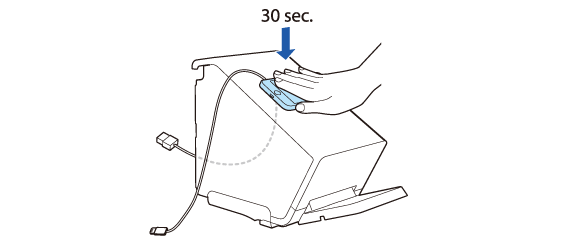

8. Položte zariadenie na nadstavec a potom ho pevne pritlačte asi na 30 sekúnd.

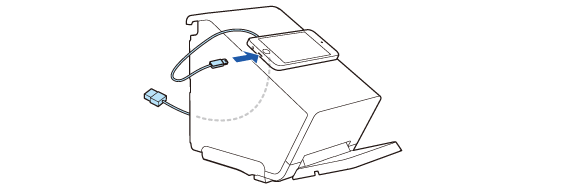

9. Kábel pripojte k zariadeniu.

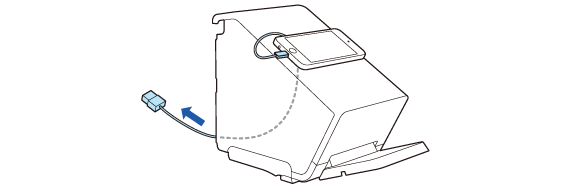

10. Upravte dĺžku kábla vychádzajúceho z tlačiarne. Zaistite dostatočnú dĺžku kábla, aby ste zabránili jeho ohnutiu pod ostrým uhlom.

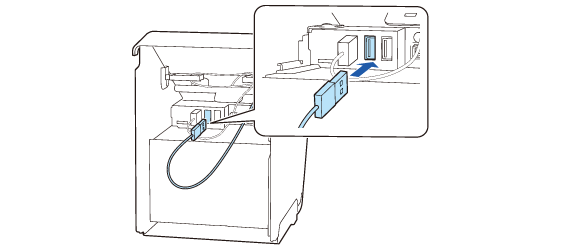

11. Kábel pripojte ku konektoru USB-A.


UPOZORNENIE:

• Informácie o displejoch, ktoré sa dajú pripojiť ku konektoru USB-A, nájdete cez nižšie uvedený odkaz.
  Tablety, ktoré je možné nainštalovať na tlačiareň

• Ak nie je povolené pripojiť vaše zariadenie ku konektoru tlačiarne, vytiahnite jeho kábel cez výrez tlačiarne.
  Pripevnenie spodného krytu

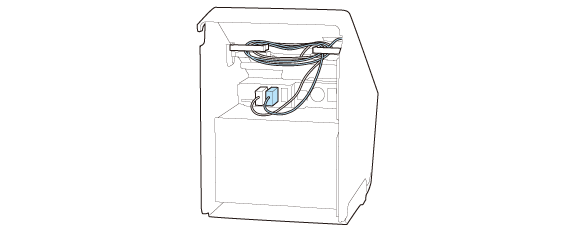

12. Nadbytočný kábel naviňte tak, že ho prevlečiete cez svorky na oboch stranách.
