Orientácia zariadenia DM-D70

Zariadenie DM-D70 možno namontovať na tlačiareň ako zadný displej v orientácii na šírku alebo na výšku. Zariadenie DM-D70 namontujte v orientácii, ktorú dokáže používať softvér aplikácie.

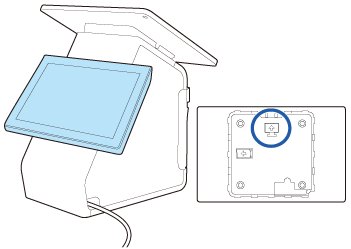

Orientácia na šírku

Zariadenie DM-D70 namontujte tak, aby sa jeho orientácia zhodovala so značkou na jeho zadnej strane.

Orientácia na výšku

Charakteristiky zariadenia DM-D70 môžu spôsobiť, že pri pozeraní z určitého uhla sa obrazovka môže zdať tmavá. Podľa uhla, pod ktorým sa pozeráte na obrazovku, vyberte jeden z dvoch nasledujúcich typov inštalácie: normálna alebo dolu hlavou.

Uistite sa, že orientácia obrazovky sa zhoduje so značkou na jej zadnej strane.

Normálna	Dolu hlavou
Obrazovka pri pohľade z ľavej strany vyzerá svetlá a pri pohľade z pravej strany tmavá.	Obrazovka pri pohľade z pravej strany vyzerá svetlá a pri pohľade z ľavej strany tmavá. Keď zariadenie DM-D70 namontujete takýmto spôsobom, orientáciu displeja vertikálne prevrátite pomocou obslužného programu DM-D70 Utility, TM-m30II Utility alebo TM Utility.

Získanie a používanie obslužného programu

Získanie

Z webovej lokality uvedenej nižšie si prevezmite jeden z nasledujúcich obslužných programov.

Pre zákazníkov v Severnej Amerike www.epson.com/support/

Pre zákazníkov v ostatných krajinách https://epson.sn

• DM-D70 Utility (pre systém Windows)

• TM-m30II Utility Ver.1.20 alebo novšia verzia (pre systém Windows)

• TM Utility Ver.3.18.0 alebo novšia verzia (pre systém Android/iOS)

Používanie

Spusťte obslužný program a zmeňte položky [Display Settings] (Nastavenia displeja) – [Display direction] (Smer zobrazenia) na [Upside down] (Dolu hlavou) na vertikálne preklopenie zobrazenia.

Demontáž zariadenia DM-D70

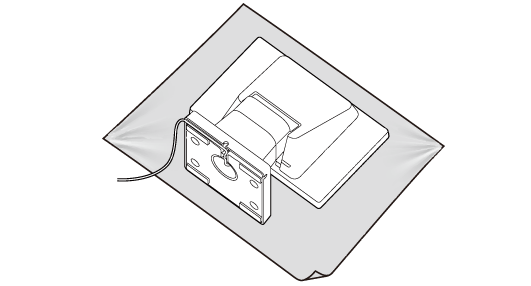

1. Položte výrobok obrazovkou smerom nadol na mäkkú tkaninu alebo podobný materiál.



2. Odstráňte zadný kryt.



3. Odstráňte štyri skrutky.

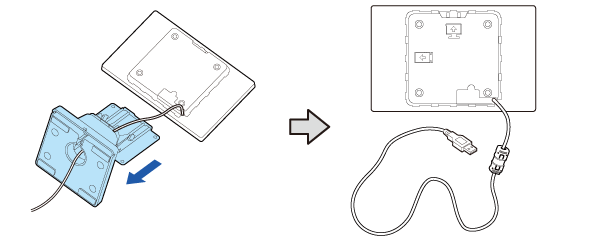

4. Odmontujte stojan a potom vytiahnite kábel USB zo stojana.

Poznámka:

Pri montáži zariadenia DM-D70 v orientácii na výšku

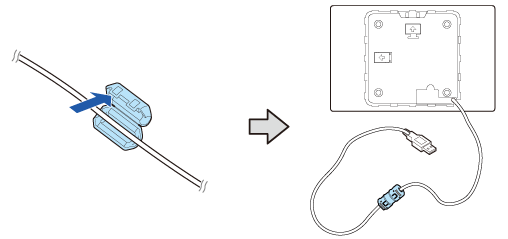

K USB káblu zariadenia DM-D70 je pripevnené feritové jadro. Pri montáži zariadenia DM-D70 v orientácii na výšku sa feritové jadro nedá uložiť dovnútra tlačiarne, pokiaľ sa poloha feritového jadra nezmení. Ak chcete feritové jadro uložiť dovnútra tlačiarne, s predstihom ho presuňte do stredu USB kábla.

UPOZORNENIE:

Neodstraňujte feritové jadro z USB kábla. Ak zariadenie DM-D70 používate bez feritového jadra, môže dôjsť k poruche zariadenia DM-D70 z dôvodu elektronického šumu.

Montáž zariadenia DM-D70 na tlačiareň

1. Pripevnite držiak zadného displeja.



2. Zaistite držiak pomocou dvoch skrutiek.

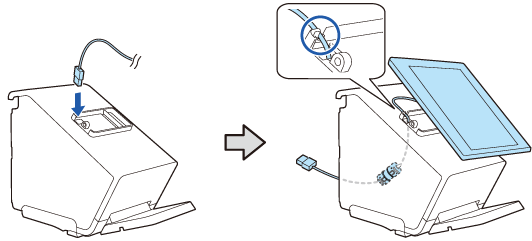

3. Kábel zariadenia DM-D70 prevlečte cez tlačiareň.

Dovnútra tlačiarne umiestnite feritové jadro.

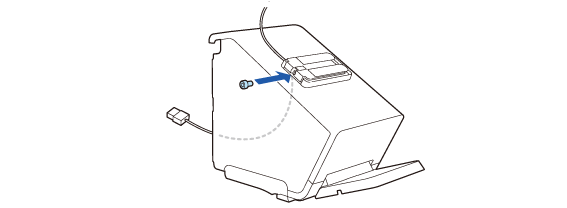

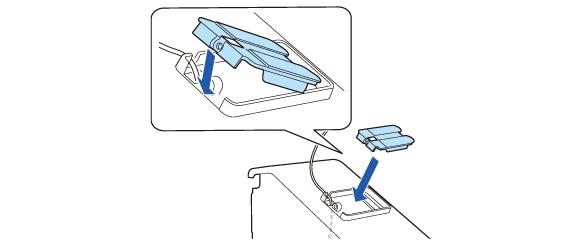

4. Pripevnite nadstavec zadného displeja.



5. Zaistite ho pomocou priloženej skrutky.

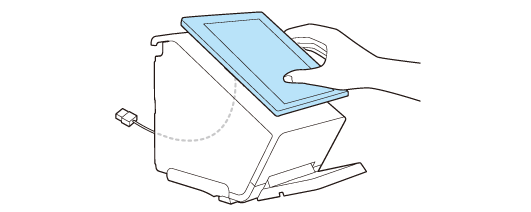

6. Zariadenie DM-D70 položte na nadstavec a skontrolujte polohu montáže.

• Informácie o orientácii zariadenia DM-D70 si môžete pozrieť pomocou nasledujúceho odkazu.

  Orientácia zariadenia DM-D70

• Umiestnite zariadenie DM-D70 vodorovne.



7. Odstráňte dva zadné prúžky.

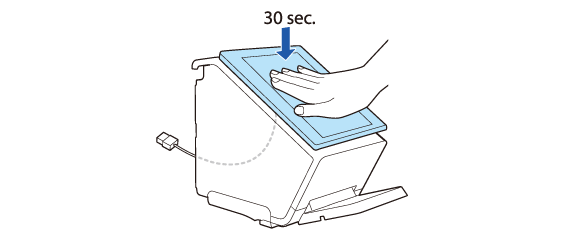

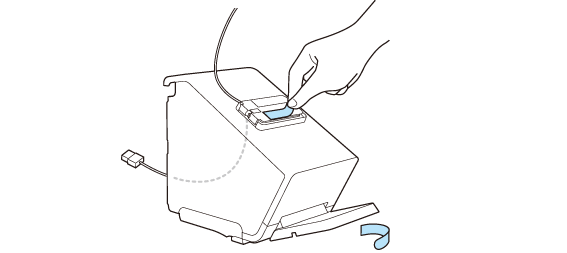

8. Položte zariadenie DM-D70 na nadstavec a potom ho pevne pritlačte približne na 30 sekúnd.



9. Upravte dĺžku kábla vychádzajúceho z tlačiarne. Zaistite dostatočnú dĺžku kábla, aby ste zabránili jeho ohnutiu pod ostrým uhlom.

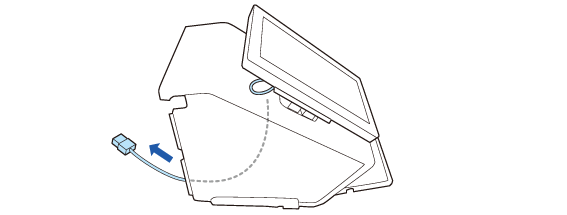

10. Kábel USB pripojte ku konektoru USB-A.


UPOZORNENIE:

Nepripájajte ku konektoru USB-A na nabíjanie zariadení (iPad 2.1A). Tento konektor sa pre zariadenie DM-D70 nedá použiť.

11. Nadbytočný kábel naviňte tak, že ho prevlečiete cez svorky na oboch stranách.
