Montage de la tablette avant

Suivez la procédure ci-dessous pour monter la tablette avant sur l’imprimante.

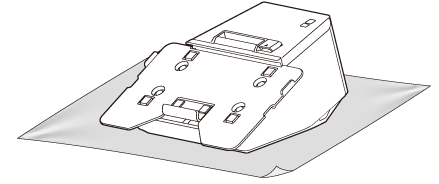

1. Posez l’imprimante sur un chiffon doux ou un matériau de rembourrage.



2. Utilisez le levier de blocage pour rallonger le support de tablette inférieur.

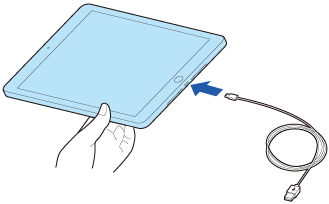

3. Connectez le câble à la tablette avant.



4. Placez la tablette de sorte que son bord supérieur entre en contact avec le support de tablette supérieur.



5. Déplacez le support de tablette inférieur vers le haut pour que la tablette se retrouve entre les deux supports, puis utilisez le levier de blocage pour fixer la tablette.


ATTENTION :

Si la tablette dépasse de la table de tablette, remplacez la table de tablette par une grande.

Remplacement de la table de tablette

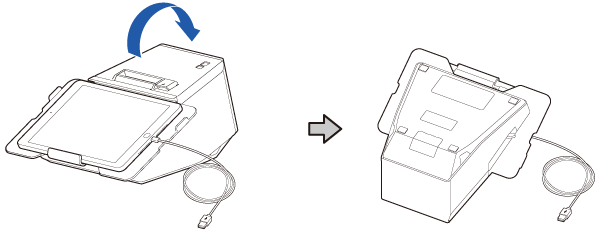

6. Retournez l’imprimante.

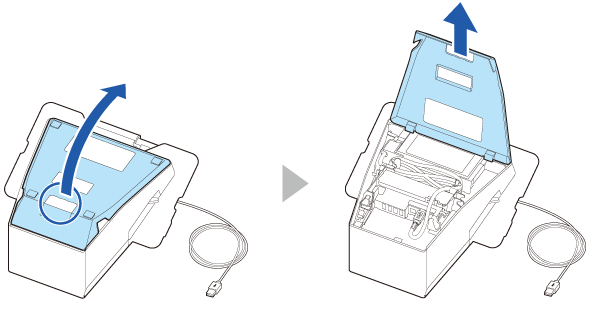

7. Retirez le capot inférieur.



8. Retirez les capots latéraux.



9. Retirez le capot arrière.

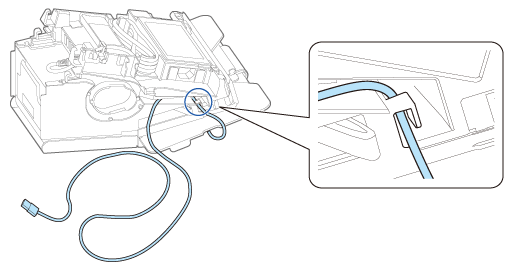

10. Faites passer le câble dans le crochet sur le côté.

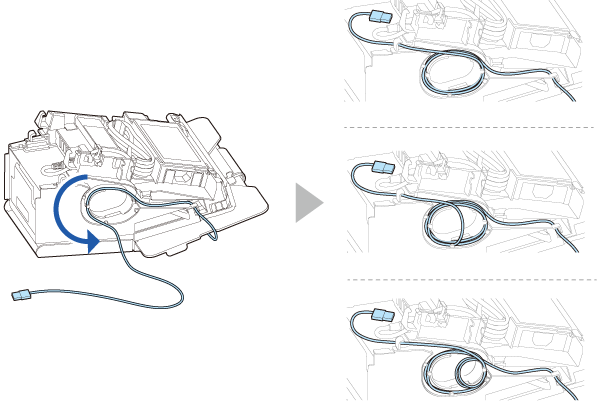

11. Enroulez le câble sur le côté comme illustré ci-dessous pour régler la longueur du câble.

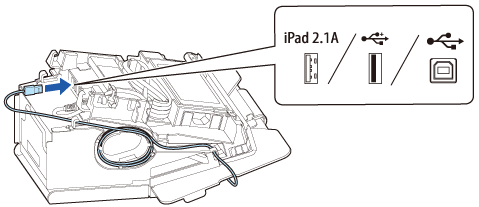

12. Branchez le câble au connecteur USB approprié.


Remarque :

Si votre tablette n’est pas autorisée à se connecter au connecteur de l’imprimante, faites sortir son câble par la découpe de l’imprimante.
