OT-DM30SL (Afficheur client)
OT-DM30SL est un afficheur client dédié pour cette imprimante TM-m30II-SL. Cette section décrit comment installer et utiliser OT-DM30SL.
Remarque :Les fonctions d’affichage de OT-DM30SL sont les mêmes que DM-D70. Pour plus de détails sur les fonctions d’affichage, consultez le manuel d’utilisation du DM-D70.
https://support.epson.net/publist/bsredirect.php?code=m001340
Montage de OT-DM30SL
Suivez la procédure ci-dessous pour monter le OT-DM30SL sur l’imprimante.
-
Mettez l’imprimante hors tension.
-
Débranchez le câble secteur de la prise de courant.
-
Posez l’imprimante sur un chiffon doux ou un matériau de rembourrage.
-
Retournez l’imprimante.
-
Retirez le capot inférieur.
-
Retirez les capots latéraux.
-
Retirez le capot arrière.
-
Fixez le OT-DM30SL en engageant son crochet dans le trou de l’imprimante, puis fixez-le avec les vis.
-
Branchez le câble USB au connecteur USB, puis rangez le surplus de câble dans l’espace à l’intérieur de OT-DM30SL.
-
Fixez les capots latéraux.
-
Fixez le capot inférieur.

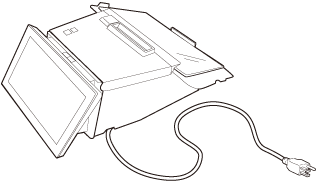

Le montage de OT-DM30SL sur l’imprimante est maintenant terminé.
Réglage de la luminosité de l’afficheur
La luminosité de l'afficheur peut être réglée en appuyant sur les touches d'augmentation/diminution de la luminosité. Il existe quatre niveaux de luminosité. Elle est définie sur le réglage le plus lumineux par défaut.
Nettoyage du boîtier extérieur
Lors du nettoyage de la surface extérieure de l’afficheur client, assurez-vous de mettre l’imprimante hors tension au préalable, puis essuyez la saleté avec un chiffon sec ou un chiffon légèrement imbibé d’eau.
ATTENTION :-
Ne nettoyez jamais le produit avec de l'alcool, du benzène, du diluant ni d'autres solvants similaires. Vous risqueriez d'endommager ou casser les pièces en plastique et en caoutchouc.
-
Le fait de frotter trop fort l’écran LCD avec un chiffon sec peut rayer la surface.
Caractéristiques du produit
|
Taille de l'affichage |
7 pouces (800 x 480 pixels) |
|
|
Type d’affichage |
LCD TFT (16,2 millions de couleurs) |
|
|
Alimentation |
Alimentation bus USB |
|
|
Consommation électrique |
En fonctionnement |
0,5 A (max.) |
|
Température / Humidité |
En fonctionnement |
5 à 45 °C {41 à 113 °F}, 10 à 90 % HR, sans condensation |
|
Stockage |
-10 à 50 °C {14 à 122 °F}, 10 à 90 % HR, sans condensation |
|
|
Altitude |
3 000 m ou moins |
|
|
Dimensions |
180 x 140 x 105 mm {7,1 x 5,5 x 4,1"} (L x P x H) |
|
|
Poids |
Environ 0,58 kg {1,28 lb} |
|
Remarque :Les fonctions d’affichage de OT-DM30SL sont les mêmes que DM-D70. Pour plus de détails sur les fonctions d’affichage, consultez le manuel d’utilisation du DM-D70.
https://support.epson.net/publist/bsredirect.php?code=m001340
AVERTISSEMENT
Cet appareil est un produit de classe A. Dans un environnement résidentiel, il risque de provoquer un brouillage radio, auquel cas l’utilisateur pourra être tenu de prendre des mesures adéquates.
Restrictions d’emploi
En cas d’utilisation de ce produit pour des applications exigeant une grande fiabilité/sécurité, comme les appareils employés dans le transport aérien, ferroviaire, maritime, automobile, etc., les appareils de prévention des catastrophes, divers appareils de sécurité, etc., ou appareils de fonction/précision, vous devrez, avant d’utiliser ce produit, considérer l’incorporation à votre système de dispositifs de sécurité positive et de moyens redondants assurant la sécurité et la fiabilité de l’ensemble du système. Étant donné que ce produit n’est pas destiné aux applications exigeant des niveaux extrêmes de fiabilité/sécurité, comme le matériel aérospatial, le matériel de communications principal, le matériel de commande nucléaire ou le matériel de soins médicaux directs, etc., vous devrez, après totale évaluation, décider si ce produit convient.
