Raccordement du câble secteur

Suivez la procédure ci-dessous pour brancher le câble secteur.

1. Connectez le câble secteur à l’adaptateur secteur.



2. Acheminez le câble secteur.

Le câble secteur peut être sorti par la gauche, la droite, l’arrière ou le bas de l’imprimante.

Acheminement des câbles

Acheminez le câble en fonction de la direction dans laquelle vous le faites sortir.

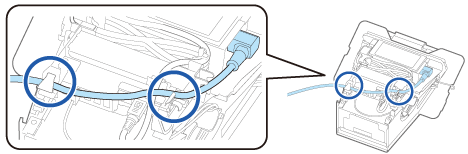

• Lorsque vous faites sortir par le côté gauche de l’imprimante

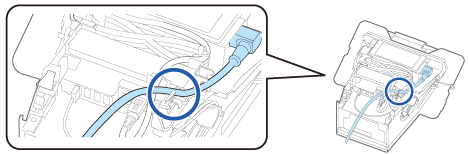

• Lorsque vous faites sortir par l’arrière ou le bas de l’imprimante


  Remarque :

  Lorsque vous faites sortir le câble par le bas, faites passer la fiche secteur par la découpe du capot inférieur au préalable.

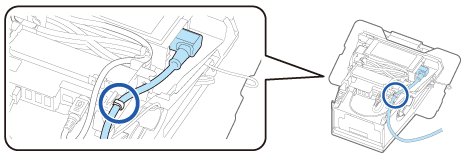

• Lorsque vous faites sortir par le côté droit de l’imprimante



3. Fixez le capot arrière.



4. Fixez les capots latéraux.

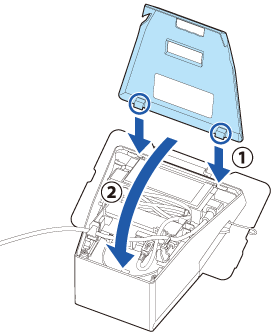

5. Fixez le capot inférieur.

Faites sortir le câble secteur par la gauche, la droite, l’arrière ou le bas de l’imprimante.

Le montage de la tablette sur l’imprimante est maintenant terminé.
