Raccordement de périphériques

Branchez le câble d’interface d’un périphérique au connecteur à l’intérieur de l’imprimante.

1. Mettez l’imprimante hors tension.

2. Débranchez le câble secteur de la prise de courant.

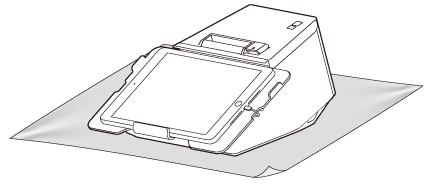

3. Posez l’imprimante sur un chiffon doux ou un matériau de rembourrage.

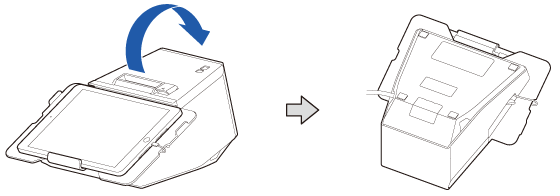

4. Retournez l’imprimante.

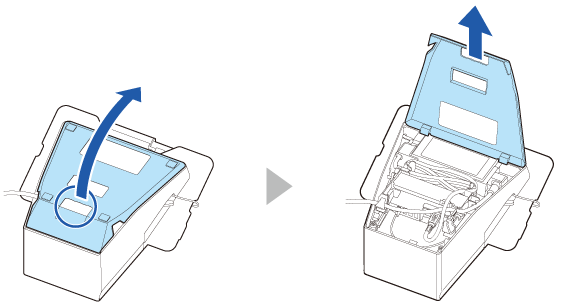

5. Retirez le capot inférieur.



6. Retirez les capots latéraux.



7. Retirez le capot arrière.

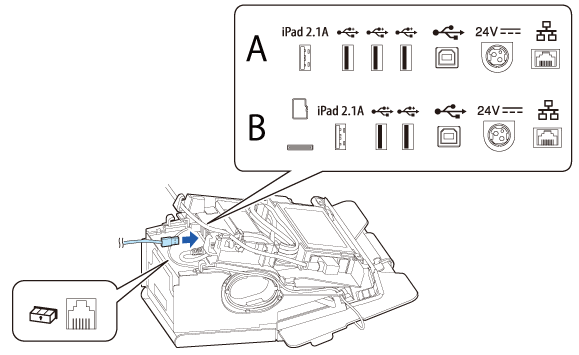

8. Branchez un câble d’interface au connecteur à l’intérieur de l’imprimante.

Pour plus d’informations sur les types de connecteurs, reportez-vous à la section Connecteurs.

A : Modèles d’imprimantes qui ne sont pas équipés d’un logement pour carte microSD

B : Modèles d’imprimantes qui sont équipés d’un logement pour carte microSD



9. Faites passer le câble d’interface dans le crochet.

Cette étape n’est pas nécessaire lorsque vous faites sortir le câble par l’arrière ou le bas de l’imprimante.

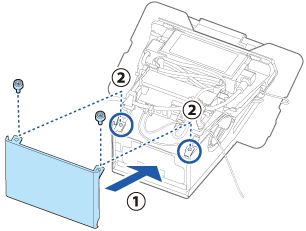

10. Fixez le capot arrière.



11. Fixez les capots latéraux.

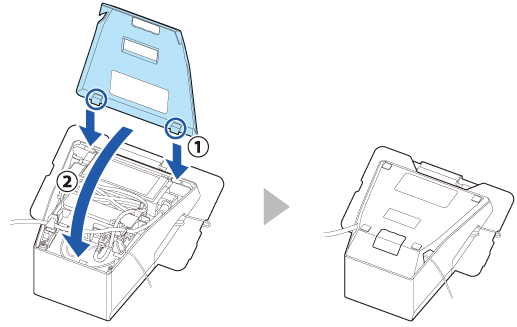

12. Fixez le capot inférieur.

Faites sortir le câble par la gauche, la droite, le bas ou l’arrière du capot inférieur.



13. Connectez le câble d’interface à l’appareil.

14. Branchez le câble secteur à une prise de courant.

AVERTISSEMENT :

• N'insérez jamais la fiche du câble d'alimentation CA dans une prise qui ne respecte pas la tension d'entrée de l'adaptateur secteur CA. Procéder ainsi peut endommager l'imprimante.

• Si une défaillance se produit, éteignez immédiatement l'alimentation de l'imprimante et débranchez le câble d'alimentation CA de la prise.
