Lato inferiore

Inizio > Componenti > Lato inferiore

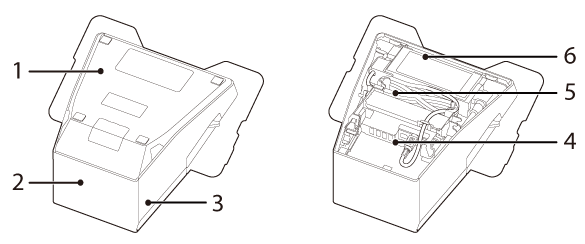

1	Coperchio inferiore	Rimuovere il coperchio per collegare i cavi di interfaccia ai connettori interni della stampante.
2	Coperchio posteriore	Rimuovere il coperchio per collegare i cavi di interfaccia ai connettori interni della stampante.
3	Coperchio laterale	Rimuovere il coperchio per collegare i cavi di interfaccia ai connettori interni della stampante.
4	Connettori	Per collegare vari dispositivi alla stampante.
5	Cavo CC	L'adattatore CA alimenta la stampante tramite questo cavo.
6	Adattatore CA	Alimenta la stampante. Assicurarsi di utilizzare solo l'adattatore CA specificato (PS-180, modello: M159E). Il collegamento del prodotto ad una fonte di alimentazione impropria potrebbe causare un incendio.
