Montaggio del tablet anteriore

Procedere come segue per montare il tablet anteriore sulla stampante.

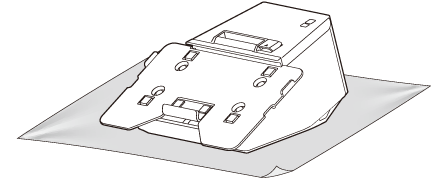

1. Appoggiare la stampante su un panno morbido o un materiale ammortizzante.



2. Agire sulla leva di bloccaggio per estrarre il supporto inferiore per tablet.

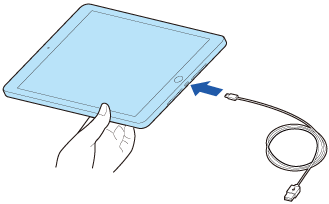

3. Collegare il cavo al tablet anteriore.



4. Posizionare il tablet in modo che il bordo superiore tocchi il supporto superiore per tablet.



5. Alzare il supporto inferiore per tablet in modo da bloccare il tablet tra i due supporti, quindi agire sulla leva di bloccaggio per fissare il tablet.


ATTENZIONE:

Se il tablet sporge dal ripiano, sostituire il ripiano con quello grande.

Sostituzione del ripiano per tablet

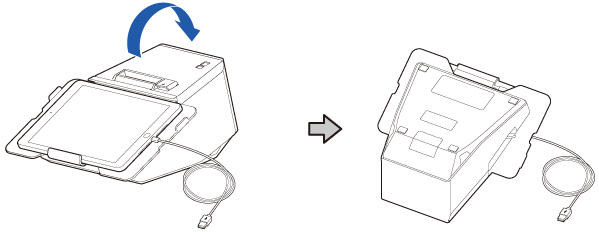

6. Ribaltare la stampante.

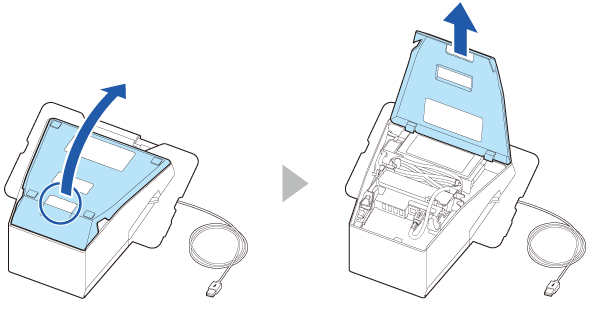

7. Rimuovere il coperchio inferiore.



8. Rimuovere i coperchi laterali.



9. Rimuovere il coperchio posteriore.

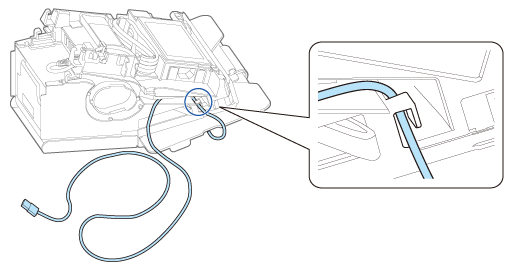

10. Far passare il cavo nel gancio sul lato.

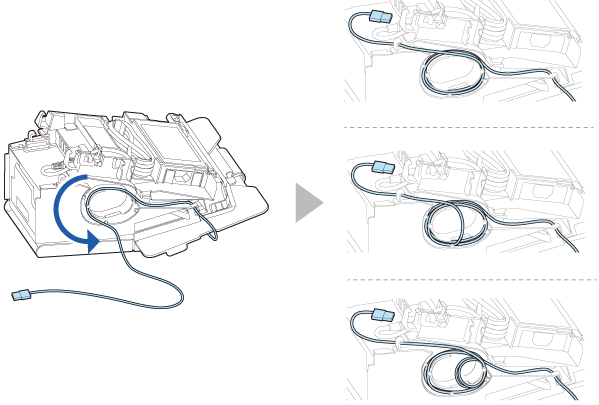

11. Arrotolare il cavo sul lato come illustrato di seguito per regolarne la lunghezza.

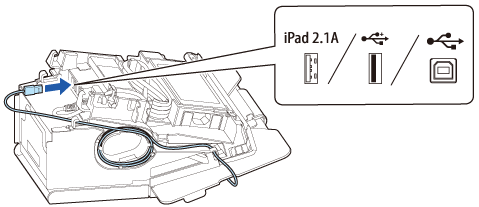

12. Collegare il cavo al connettore USB appropriato.


Nota:

Se non si riesce a collegare il tablet al connettore della stampante, estrarre il cavo del tablet dall'apertura della stampante.
