Collegamento del cavo CA

Per collegare il cavo CA, procedere come segue.

1. Collegare il cavo CA all'adattatore CA.



2. Posizionare il cavo CA.

Il cavo CA può essere estratto dal lato destro, sinistro, posteriore o inferiore della stampante.

Posizionamento dei cavi

Posizionare il cavo in base alla direzione di estrazione.

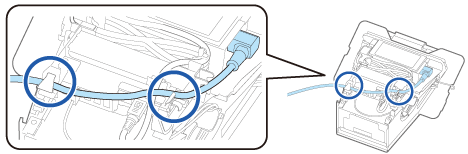

• Estrazione dal lato sinistro della stampante

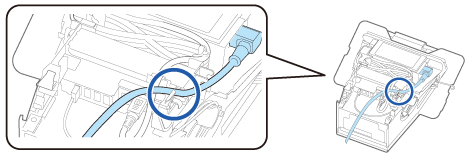

• Estrazione dal lato posteriore o inferiore della stampante


  Nota:

  Quando il cavo viene estratto dal lato inferiore, far passare prima la spina CA nell'apertura del coperchio inferiore.

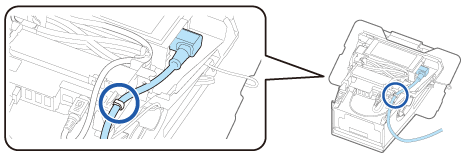

• Estrazione dal lato destro della stampante

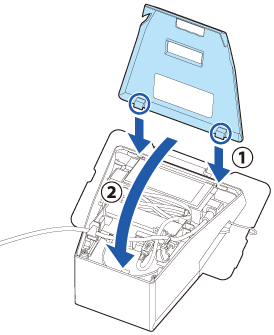

3. Rimontare il coperchio posteriore.

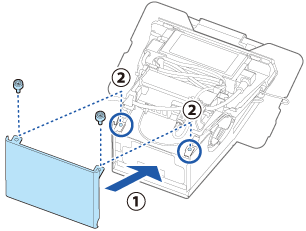

4. Rimontare i coperchi laterali.



5. Rimontare il coperchio inferiore.

Estrarre il cavo CA dal lato destro, sinistro, posteriore o inferiore della stampante.

Il montaggio del tablet sulla stampante è terminato.
