Collegamento di periferiche

Collegare il cavo di interfaccia di una periferica al connettore interno della stampante.

1. Spegnere la stampante.

2. Scollegare il cavo CA dalla presa elettrica.

3. Appoggiare la stampante su un panno morbido o un materiale ammortizzante.

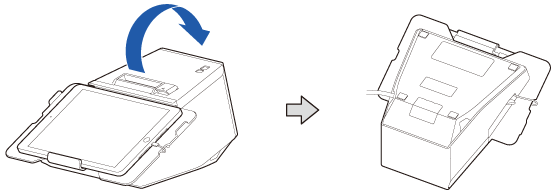

4. Ribaltare la stampante.

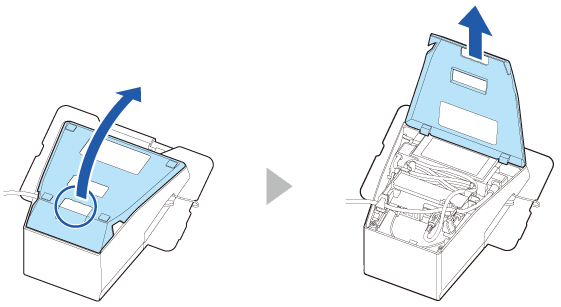

5. Rimuovere il coperchio inferiore.



6. Rimuovere i coperchi laterali.



7. Rimuovere il coperchio posteriore.

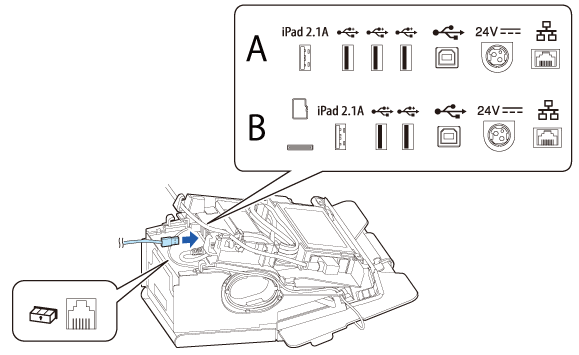

8. Collegare un cavo di interfaccia al connettore interno della stampante.

Per informazioni sul tipo di connettore, vedere Connettori.

A: modelli di stampante senza slot per schede microSD

B: modelli di stampante con slot per schede microSD

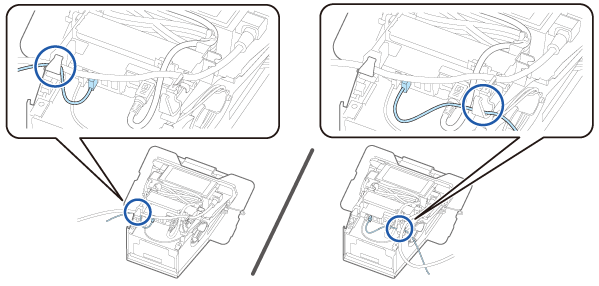

9. Far passare il cavo di interfaccia nel gancio.

Questo passaggio non è necessario se il cavo viene estratto dal lato posteriore o inferiore della stampante.



10. Rimontare il coperchio posteriore.



11. Rimontare i coperchi laterali.

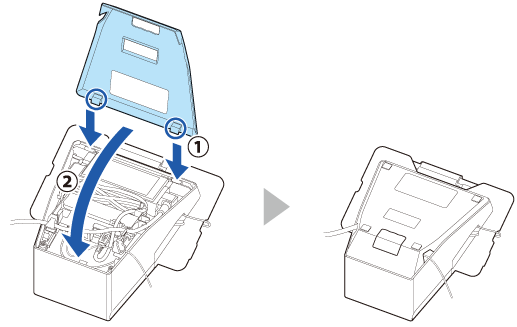

12. Rimontare il coperchio inferiore.

Estrarre il cavo dal lato destro, sinistro, inferiore o posteriore del coperchio inferiore.



13. Collegare il cavo di interfaccia al dispositivo.

14. Collegare il cavo CA a una presa elettrica.

AVVERTENZA:

• Non inserire mai la spina del cavo CA in una presa che non sia compatibile con la tensione in ingresso dell'adattatore CA: In questo caso la stampante potrebbe danneggiarsi.

• In caso di guasto, spegnere immediatamente l'alimentazione della stampante e scollegare il cavo CA dalla presa.
