Inizio > Componenti > Connettori

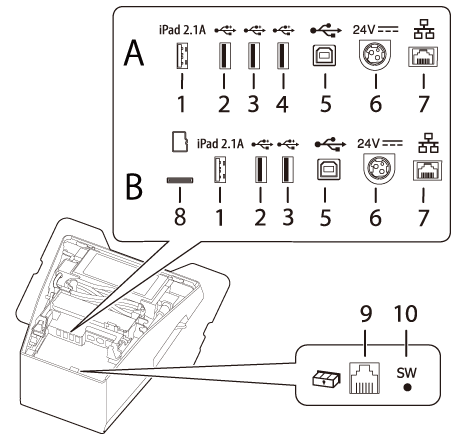

Connettori

A: modelli di stampante senza slot per schede microSD

B: modelli di stampante con slot per schede microSD

1

Connettore USB (USB-A - Ricarica dispositivo)

Colore del connettore USB: bianco

Collega il cavo USB di un tablet. Consente la comunicazione con il tablet durante la ricarica.

Se la stampante è spenta, il tablet collegato non viene alimentato.

2,3,4

Connettore USB (Tipo A)

Colore del connettore USB: nero

Collega il cavo USB di una periferica, ad esempio un'unità LAN wireless, un display utente o uno scanner portatile.

Se la stampante è spenta, il dispositivo collegato non viene alimentato.

5

Connettore USB (Tipo B)

Collega il cavo USB per il collegamento ai computer.

6

Connettore alimentazione

Collega il cavo CC all'adattatore CA.

7

Connettore Ethernet

Collega il cavo LAN 10BASE-T/100BASE-TX.

8

Slot per schede microSD

Per scopi speciali e non utilizzabile per l'uso quotidiano. Per ulteriori dettagli contattare il personale di assistenza qualificato.

9

Connettore di estrazione del cassetto

Collegare il cavo modulare per il cassetto portadenaro.

10

Pulsante foglio di stato

Utilizzare questo pulsante per stampare un foglio di stato sulle interfacce o inizializzare le impostazioni sulle interfacce.
Per istruzioni sull'uso del pulsante foglio di stato, fare riferimento alla Technical Reference Guide.

Nota:

Informazioni sul connettore USB (USB-A - Ricarica dispositivo, connettore USB bianco)

  • Utilizzare un cavo USB originale per il tablet, lo smartphone o il dispositivo USB.

  • In base alla funzione di ricarica del dispositivo, potrebbe essere impossibile ricaricare il dispositivo tramite la stampante.

  • Per impostare un valore ottimale di corrente per ricaricare il dispositivo collegato, la ricarica potrebbe iniziare dopo qualche secondo. La ricarica potrebbe arrestarsi temporaneamente subito dopo aver collegato il dispositivo.

  • Se viene collegato un dispositivo che richiede una corrente superiore a quella nominale del connettore USB (USB-A - Ricarica dispositivo), la ricarica viene interrotta.

  • In base alle impostazioni o alle condizioni d'uso del dispositivo, potrebbe non essere ricaricato completamente. Per ricaricare completamente il dispositivo, diminuire la luminosità dello schermo o adottare rimedi simili per ridurre il consumo energetico.

  • Seiko Epson Corporation non si assume responsabilità per danni economici o problemi dovuti a guasti del dispositivo collegato per un guasto o un malfunzionamento del prodotto.

  • Quando si collega un tablet al connettore USB-A - Ricarica dispositivo, la funzione Bluetooth della stampante viene disattivata. Per ricaricare il dispositivo mantenendo attiva la connessione Bluetooth, cambiare l'impostazione Interface selection (Selezione interfaccia) selezionando "Bluetooth only" (Solo Bluetooth). Per ulteriori dettagli fare riferimento alla Technical Reference Guide. Tuttavia, in questo caso la corrente massima di alimentazione è limitata a 0,5 A, che potrebbe non essere sufficiente per caricare alcuni tipi di tablet. Utilizzare il tablet dopo averlo testato e valutato adeguatamente.

  • Quando si collega un dispositivo Android al connettore USB-A – Ricarica dispositivo per la comunicazione dati, verificare che il dispositivo soddisfi i seguenti requisiti.
    Requisiti: sistema operativo Android OS versione 10 o successiva con kernel versione 4.9.15 o successiva
    Tuttavia, Epson non garantisce il normale funzionamento di tutti i dispositivi Android, anche se soddisfano i requisiti. Eseguire alcune prove prima di utilizzare effettivamente il dispositivo.

  • Se la stampante è connessa a una rete cablata, un tablet iOS collegato alla stampante tramite il connettore USB può accedere alla rete mediante il cavo Lightning-USB. Per ulteriori dettagli fare riferimento alla sezione "Network Tethering" (Tethering di rete) nella Technical Reference Guide.
