Överst > Delarnas namn > Kontakter

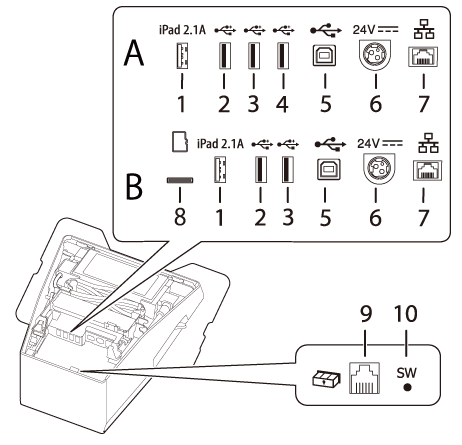

Kontakter

A: Skrivarmodeller utan ett microSD-kortfack

B: Skrivarmodeller med ett microSD-kortfack

1

USB-kontakt (USB-A - Enhetsladdning)

Färg på USB-kontakten: vit

Ansluter USB-kabeln från en surfplatta. Möjliggör kommunikation med surfplattan medan den laddas.

Ingen ström levereras till den anslutna surfplattan om skrivaren är avstängd.

2,3,4

USB-kontakt (Typ-A)

Färg på USB-kontakten: svart

Ansluter en USB-kabel från kringutrustning som en trådlös LAN-enhet, kunddisplay eller handhållen scanner.

Ingen ström levereras till den anslutna enheten om skrivaren är avstängd.

5

USB-kontakt (Typ-B)

Anslut USB-kabeln för anslutning till datorer.

6

Nätkontakt

Ansluter DC-kabeln för AC-adaptern.

7

Ethernet-kontakt

Ansluter 10BASE-T/100BASE-TX LAN-kabeln.

8

microSD-kortfack

Med särskilt syfte och kan inte användas till vardags. För mer information, kontakta kvalificerad servicepersonal.

9

Lådkickkontakt

Ansluter modularkabeln för kassalådan.

10

Knapp för statusark

Använd för att skriva ut ett statusark på gränssnitt eller initiera inställningar på gränssnitt.
För anvisningar om hur man använder knappen för statusark, se Technical Reference Guide.

Anmärkning:

Om USB-kontakten (USB-A - Enhetsladdning, den vita USB-kontakten)

  • Använd en äkta USB-kabel för din surfplatta, smarttelefon eller USB-enhet.

  • Beroende på laddningsfunktionen hos din enhet kan det hända att det inte är möjligt ladda enheten via skrivaren.

  • För att ställa in ett optimalt strömvärde för laddning av den anslutna enheten kan det ta flera sekunder innan laddningen startar. Laddningen kan stanna upp tillfälligt omedelbart efter att enheten ansluts.

  • Om en enhet som kräver ström som överskrider den nominella strömmen för USB-kontakten (USB-A - Enhetsladdning) ansluts, stoppas laddningen.

  • Beroende på enhetens inställningar eller användningsförhållanden, kanske den inte laddas helt. För att ladda enheten helt, sänk ljusstyrkan på skärmen eller vidta andra åtgärder för att minska strömförbrukningen.

  • Seiko Epson Corporation tar inget ansvar för ekonomiska skador eller problem som uppstår till följd av att laddningen av den anslutna enheten misslyckas på grund av fel eller bristfällig funktion på produkten.

  • När en surfplatta ansluts till kontakten USB-A - Enhetsladdning, inaktiveras skrivarens Bluetooth-funktion. För att ladda enheten medan den är ansluten via Bluetooth, ändra inställningen för Interface selection (val av gränssnitt) till ”Bluetooth only” (endast Bluetooth). För mer information, se Technical Reference Guide. Om du gör det är emellertid den maximala matningsströmmen begränsad till 0,5 A, vilket kanske inte räcker för att ladda vissa typer av surfplattor. Använd surfplattan efter att den testats och utvärderats på lämpligt sätt.

  • När du ansluter en Android-enhet till kontakten USB-A – Enhetsladdning för datakommunikation ska du se till att enheten uppfyller följande krav.
    Krav: Versionen av Android OS är 10 eller senare med kärnversion 4.9.15 eller senare
    Epson garanterar dock inte att alla Android-enheter fungerar normalt även om de uppfyller kraven. Kör några tester innan du använder enheten.

  • Om skrivaren är ansluten till ett trådbundet nätverk kan en iOS-enhet som är ansluten till skrivaren via USB-kontakten få åtkomst till nätverket via Lightning to USB-kabeln. För mer information, se avsnittet ”Network Tethering” (Nätverksdelning) i Technical Reference Guide.
