Överst > Använda tillbehören > OT-DM30SL (Kunddisplay)
OT-DM30SL (Kunddisplay)
OT-DM30SL är en dedikerad kunddisplay för skrivaren TM-m30II-SL. Det här avsnittet beskriver hur man installerar och använder OT-DM30SL.
Anmärkning:Skärmfunktionerna i OT-DM30SL är samma som DM-D70. För ytterligare information om skärmfunktionerna, se bruksanvisningen för DM-D70.
https://support.epson.net/publist/bsredirect.php?code=m001340
Montera OT-DM30SL
Följ proceduren nedan för att montera OT-DM30SL på skrivaren.
-
Stäng av skrivaren.
-
Koppla bort AC-kabeln från nätuttaget.
-
Ställ skrivaren på en mjuk duk eller något dämpande material.
-

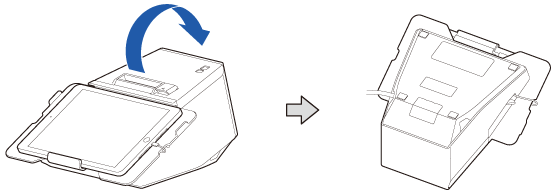

Vänd på skrivaren.
-

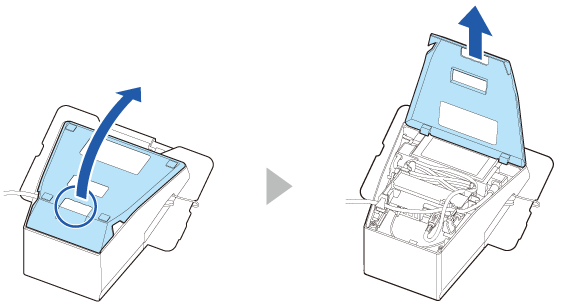

Ta bort bottenluckan.
-
Ta bort sidoluckorna.
-
Ta bort den bakre luckan.
-
Fäst OT-DM30SL genom att fästa dess krok i hålet i skrivaren, och fäst den sedan med skruvarna.
-
Anslut USB-kabeln till USB-kontakten, och förvara sedan överflödig kabel i utrymmet inuti OT-DM30SL.
-
Sätt dit sidoluckorna.
-
Sätt dit bottenluckan.

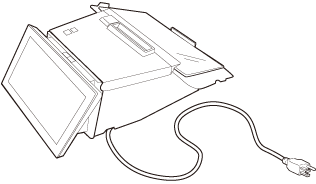

Nu är monteringen av OT-DM30SL till skrivaren klar.
Justera skärmens ljusstyrka
Skärmens ljusstyrka kan justeras genom att trycka på knapparna för ljusstyrka upp/ner. Det finns fyra ljusstyrkenivåer. Den är som standard inställd på den ljusaste inställningen.
Rengöring av det yttre höljet
Se till att stänga av skrivaren i förväg vid rengöring av den yttre ytan av kunddisplayen, och torka sedan av smuts med en trasa som är torr eller lätt fuktad med vatten.
FÖRSIKTIGHET:-
Rengör aldrig produkten med alkohol, bensin, tunnare eller andra liknande lösningsmedel. Det kan skada eller förstöra delar av plast eller gummi.
-
Om du gnuggar LCD-skärmen för hårt med en torr trasa kan ytan repas.
Produktspecifikationer
|
Skärmstorlek |
7 tum (800 x 480 pixlar) |
|
|
Skärmtyp |
TFT LCD (16,2 miljoner färger) |
|
|
Strömförsörjning |
USB-busström |
|
|
Nuvarande förbrukning |
Drift |
0,5 A (max.) |
|
Temperatur/luftfuktighet |
Drift |
5 till 45 °C {41 till 113 °F}, 10 till 90 % RH, ingen kondens |
|
Förvaring |
-10 till 50 °C {14 till 122 °F}, 10 till 90 % RH, ingen kondens |
|
|
Höjd |
3 000 m eller mindre |
|
|
Dimensioner |
180 x 140 x 105 mm {7,1 x 5,5 x 4,1"} (B x D x H) |
|
|
Vikt |
Ca 0,58 kg {1,28 lb} |
|
Anmärkning:Skärmfunktionerna i OT-DM30SL är samma som DM-D70. För ytterligare information om skärmfunktionerna, se bruksanvisningen för DM-D70.
https://support.epson.net/publist/bsredirect.php?code=m001340
VARNING
Det här är en Klass A-produkt. Vid användning i hemmet kan den här produkten orsaka radiostörningar och användare kan behöva vidta lämpliga åtgärder.
Begränsning av användande
När denna produkt används för tillämpningar som kräver hög tillförlitlighet/säkerhet, som transportenheter relaterade till flyg, järnväg, sjöfart, fordon etc., katastrofskyddsenheter; olika säkerhetsanordningar m.m. eller funktionella enheter/precisionsenheter etc., bör denna produkt endast användas efter att nödvändiga säkerhetsåtgärder och säkerhetskopiering etc. upprättats, för att upprätthålla säkerhet och total driftsäkerhet. Eftersom denna produkt inte är avsedd för användning i tillämpningar som kräver extremt hög tillförlitlighet/säkerhet såsom luftfartsutrustning, kommunikationsutrustning, kärnkraft eller medicinsk utrustning för direkt sjukvård etc., vänligen gör din egen bedömning av produktens lämplighet efter en fullständig utvärdering.
