Ansluta AC-kabeln

Följ nedanstående procedur för att ansluta AC-kabeln.

1. Anslut AC-kabeln till AC-adaptern.



2. Dra AC-kabeln.

AC-kabeln kan dras ut från vänstra sidan, högra sidan, baksidan eller botten av skrivaren.

Dra kablarna

Dra kabeln enligt den riktning som du drar ut den.

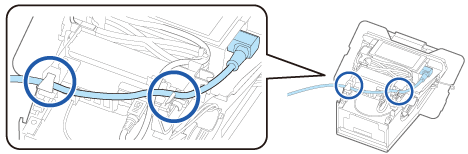

• När den dras ut från den vänstra sidan av skrivaren

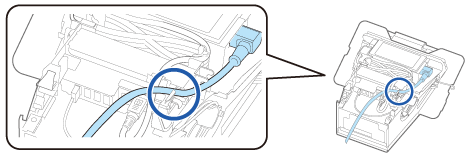

• När den dras ut från baksidan eller botten av skrivaren


  Anmärkning:

  När kabeln dras ut från botten ska AC-kontakten dras genom skåran i bottenluckan i förväg.

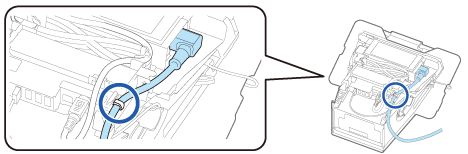

• När den dras ut från den högra sidan av skrivaren

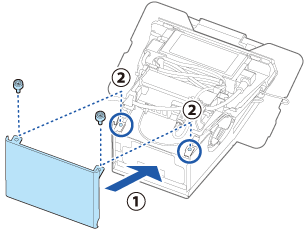

3. Sätt dit den bakre luckan.



4. Sätt dit sidoluckorna.

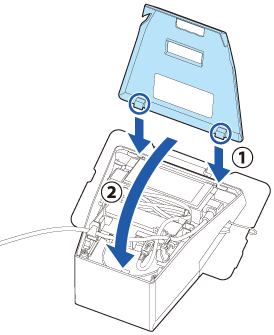

5. Sätt dit bottenluckan.

Dra ut AC-kabeln från den vänstra sidan, högra sidan, baksidan eller botten av skrivaren.

Nu är monteringen av surfplattan på skrivaren klar.
