Montera den främre surfplattan

Följ proceduren nedan för att montera den främre surfplattan på skrivaren.

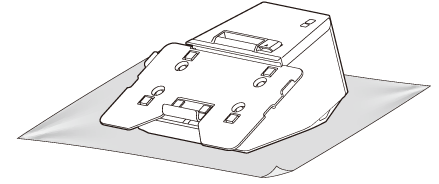

1. Ställ skrivaren på en mjuk duk eller något dämpande material.



2. Använd låsspaken för att fälla ut den nedre surfplattehållaren.

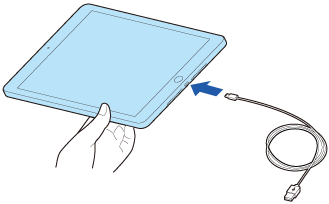

3. Anslut kabeln till den främre surfplattan.



4. Placera surfplattan så att dess övre kant har kontakt med den övre surfplattehållaren.



5. Flytta den nedre surfplattehållaren upp för att sätta surfplattan mellan de två hållarna, och använd sedan låsspaken för att fästa surfplattan.


FÖRSIKTIGHET:

Om surfplattan sticker ut från surfplattebordet ska surfplattebordet bytas mot ett stort.

Byta surfplattebordet

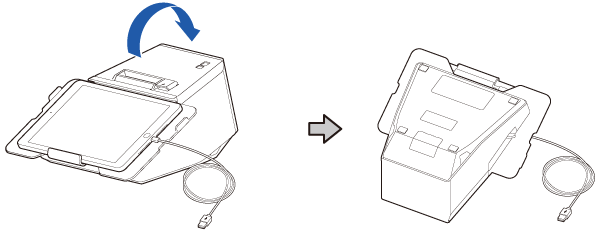

6. Vänd på skrivaren.



7. Ta bort bottenluckan.



8. Ta bort sidoluckorna.



9. Ta bort den bakre luckan.

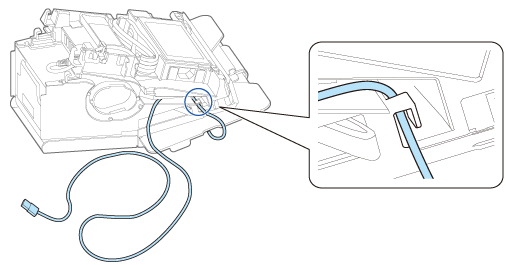

10. Dra kabeln genom kroken på sidan.

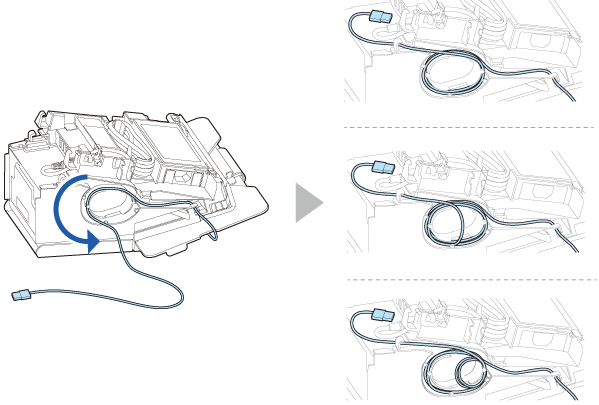

11. Rulla upp kabeln på sidan på det sätt som visas nedan för att justera kabellängden.

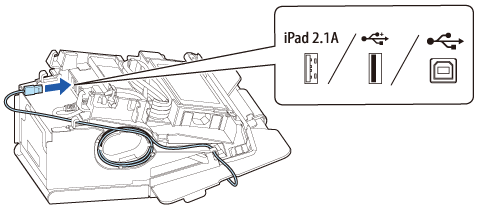

12. Anslut kabeln till den USB-kontakt som passar.


Anmärkning:

Om din surfplatta inte tillåts ansluta till skrivarens kontakt, dra ut kabeln genom skrivarens skåra.
