การติดตั้งแท็บเล็ตด้านหน้า

ทำตามขั้นตอนด้านล่างเพื่อติดตั้งแท็บเล็ตด้านหน้ากับเครื่องพิมพ์

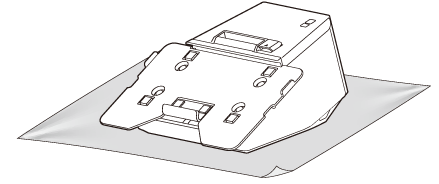

1. วางเครื่องพิมพ์บนผ้านุ่มหรือวัสดุบุรอง



2. เลื่อนก้านล็อคเพื่อยืดที่ยึดแท็บเล็ตด้านล่าง

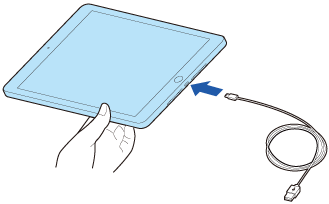

3. เชื่อมต่อสายกับแท็บเล็ตด้านหน้า



4. วางแท็บเล็ตโดยให้ขอบด้านบนสัมผัสกับที่ยึดแท็บเล็ตด้านบน



5. เลื่อนที่ยึดแท็บเล็ตด้านล่างขึ้นประกบแท็บเล็ตให้อยู่ระหว่างที่ยึดทั้งสอง แล้วเลื่อนก้านล็อคเพื่อล็อคแท็บเล็ต


ข้อควรระวัง:

หากแท็บเล็ตยื่นออกจากแท่นวางแท็บเล็ต ให้เปลี่ยนเป็นแท่นวางแท็บเล็ตขนาดใหญ่

การเปลี่ยนแท่นวางแท็บเล็ต

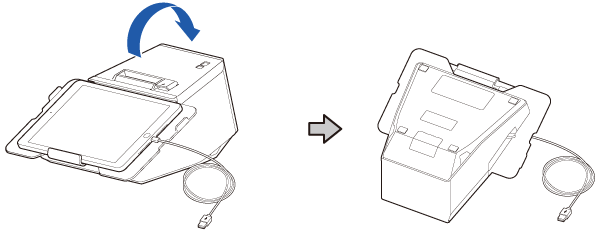

6. พลิกเครื่องพิมพ์



7. ถอดฝาครอบด้านล่าง



8. ถอดฝาครอบด้านข้าง



9. ถอดฝาครอบด้านหลัง

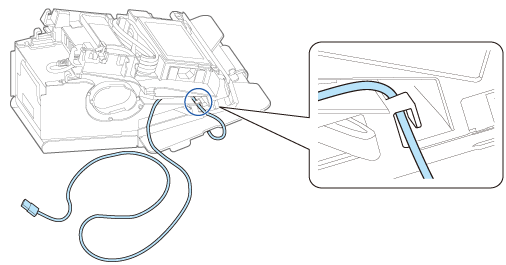

10. เดินสายผ่านตะขอที่ด้านข้าง

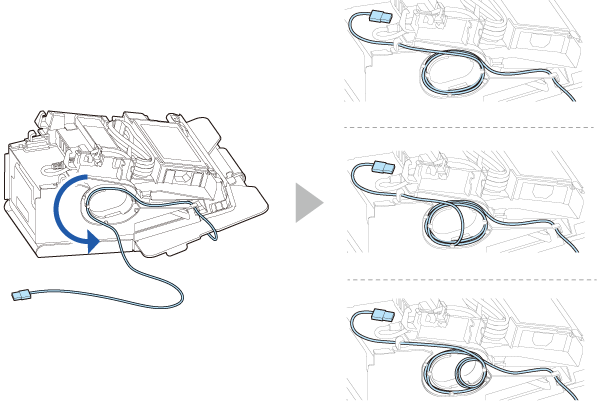

11. ม้วนสายที่ด้านข้างดังที่แสดงด้านล่างเพื่อปรับความยาวของสาย

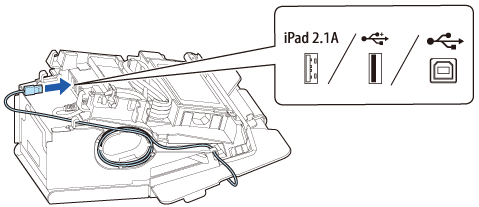

12. เชื่อมต่อสายกับขั้วต่อ USB ที่เหมาะสม


หมายเหตุ:

หากแท็บเล็ตไม่สามารถเชื่อมต่อกับขั้วต่อของเครื่องพิมพ์ ให้ดึงสายออกผ่านร่องตัดของเครื่องพิมพ์
