การเชื่อมต่ออุปกรณ์รอบข้าง

เสียบสายเชื่อมต่อของอุปกรณ์รอบข้างกับขั้วต่อภายในเครื่องพิมพ์

1. ปิดเครื่องพิมพ์

2. ถอดสายไฟ AC ออกจากเต้าเสียบไฟฟ้าที่ผนัง

3. วางเครื่องพิมพ์บนผ้านุ่มหรือวัสดุบุรอง



4. พลิกเครื่องพิมพ์



5. ถอดฝาครอบด้านล่าง



6. ถอดฝาครอบด้านข้าง



7. ถอดฝาครอบด้านหลัง

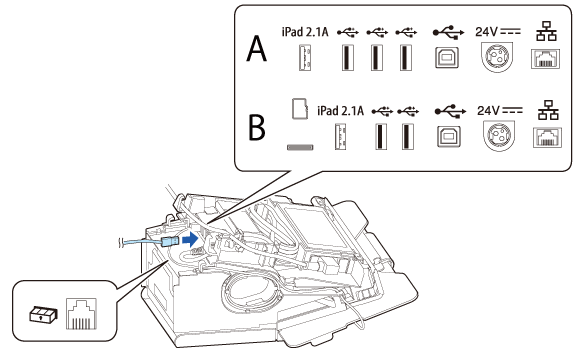

8. เสียบสายเชื่อมต่อกับขั้วต่อภายในเครื่องพิมพ์

สำหรับข้อมูลเกี่ยวกับชนิดของขั้วต่อแต่ละขั้ว ให้ดู ขั้วต่อ

A: รุ่นของเครื่องพิมพ์ที่ไม่มีช่องเสียบการ์ด microSD

B: รุ่นของเครื่องพิมพ์ที่มีช่องเสียบการ์ด microSD

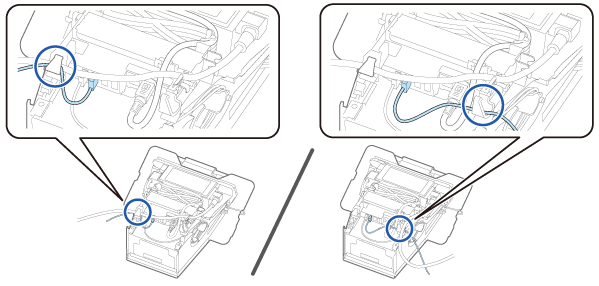

9. เดินสายเชื่อมต่อผ่านตะขอ

ขั้นตอนนี้ไม่จำเป็นเมื่อดึงสายออกจากด้านหลังหรือด้านล่างของเครื่องพิมพ์

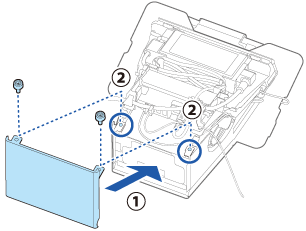

10. ใส่ฝาครอบด้านหลัง



11. ใส่ฝาครอบด้านข้าง

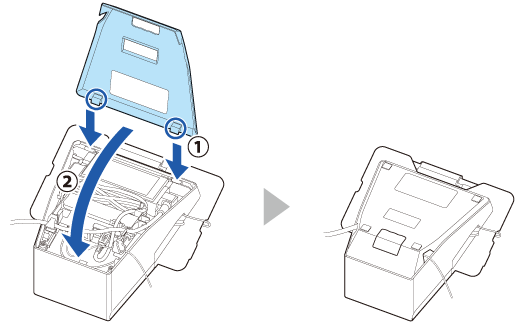

12. ใส่ฝาครอบด้านล่าง

ดึงสายออกทางด้านซ้าย ด้านขวา ด้านล่าง หรือด้านหลังของฝาครอบด้านล่าง



13. เชื่อมต่อสายเชื่อมต่อกับอุปกรณ์

14. เชื่อมต่อสายไฟ AC กับเต้าเสียบไฟฟ้าที่ผนัง

คำเตือน:

• ห้ามเสียบปลั๊กไฟ AC ลงในเต้ารับที่ไม่รองรับแรงดันไฟฟ้าขาเข้าของอะแดปเตอร์ AC การกระทำเช่นนั้นอาจทำให้เครื่องพิมพ์เสียหาย

• หากเกิดข้อผิดพลาด ให้ปิดเครื่องพิมพ์ทันที และถอดปลั๊กไฟ AC ออกจากเต้าเสียบไฟฟ้าที่ผนัง
