ด้านบน > การติดตั้งเครื่องพิมพ์ > การวางเครื่องพิมพ์

การวางเครื่องพิมพ์

เครื่องพิมพ์สามารถวางได้ทั้งแนวนอนและแนวตั้ง

ข้อควรระวัง:
  • ห้ามวางเครื่องพิมพ์ในบริเวณที่มีฝุ่นมาก

  • ห้ามใช้แรงกดลงบนเครื่องพิมพ์ขณะใช้งาน การกระทำเช่นนั้นอาจทำให้เครื่องพิมพ์ขัดข้อง

  • ระวังอย่าวางสายต่างๆ หรือวัตถุแปลกปลอมไว้ใต้เครื่องพิมพ์

  • เมื่อใช้ลิ้นชักเก็บเงิน โปรดยึดเครื่องพิมพ์ให้แน่นเพื่อป้องกันเครื่องพิมพ์เคลื่อนตัวเนื่องจากการสั่น

การวางเครื่องพิมพ์แนวนอน

ติดตั้งเครื่องพิมพ์บนพื้นผิวที่ราบเรียบ

ม้วนกระดาษจะออกมาจากด้านบน และฝาครอบม้วนกระดาษจะเปิดขึ้น

วิธีการยึดเครื่องพิมพ์

หากต้องการยึดเครื่องพิมพ์กับสถานที่ติดตั้ง เช่น โต๊ะ ให้ใช้อุปกรณ์เสริมเทป (หมายเลขรุ่น: DF-10)

ทำตามขั้นตอนด้านล่างเพื่อยึดเครื่องพิมพ์ด้วยเทป

  1. ปิดเครื่องพิมพ์

  2. ถอดสายไฟ AC ออกจากเต้าเสียบไฟฟ้าที่ผนัง

  3. พลิกเครื่องพิมพ์

  4. ลอกแผ่นรองออกจากเทป

  5. ติดเทปสี่มุมที่ด้านล่างของเครื่องพิมพ์ แล้วลอกแผ่นรองออกจากเทปแต่ละชิ้น

  6. วางเครื่องพิมพ์บนพื้นผิวที่ติดตั้ง แล้วกดเครื่องพิมพ์ลงเพื่อยึดให้แน่น

หมายเหตุ:
  • เทปเป็นชนิดตีนตุ๊กแก เมื่อต้องการถอดเครื่องพิมพ์ออกจากพื้นผิวที่ติดตั้งด้วยเทปตีนตุ๊กแก ใช้แรงดึงเครื่องพิมพ์ออกจากพื้นผิว อย่างไรก็ตาม หากมีการถอดและติดเทปซ้ำหลายครั้ง เทปอาจมีแรงยึดเหนี่ยวลดลง ในกรณีดังกล่าว ให้เปลี่ยนเทปใหม่ (DF-10)

  • ต้องใช้เทป DF-10 สองชุดเนื่องจากต้องติดเทปสี่ชิ้นที่เครื่องพิมพ์

การวางเครื่องพิมพ์แนวตั้ง

มีวิธีการวางเครื่องพิมพ์แนวตั้งสองวิธีต่อไปนี้

  • การใช้อุปกรณ์เสริมเทป DF-10 เพื่อตั้งเครื่องพิมพ์บนโต๊ะ

    วิธีการตั้งเครื่องพิมพ์

  • การใช้อุปกรณ์เสริมชุดขาแขวน OT-WH30SL เพื่อแขวนเครื่องพิมพ์บนกำแพง

    OT-WH30SL (ชุดโครงยึดแขวนผนัง)

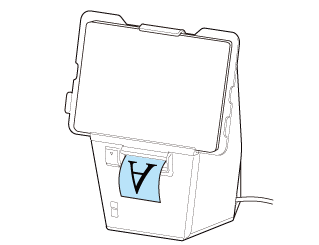

กระดาษจะออกด้านหน้าเมื่อใช้ม้วนกระดาษ และเปิดฝาปิดม้วนกระดาษไปด้านหน้า

วิธีการตั้งเครื่องพิมพ์

ทำตามขั้นตอนด้านล่างเพื่อตั้งเครื่องพิมพ์บนโต๊ะ

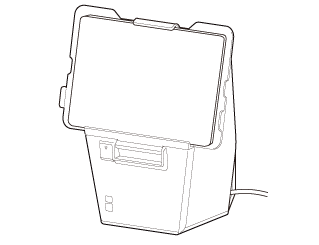

วางเครื่องพิมพ์บนพื้นผิวที่ราบเรียบ

ข้อควรระวัง:

ตรวจสอบให้แน่ใจว่ายึดเครื่องพิมพ์โดยใช้เทป DF-10 หากวางเครื่องพิมพ์บนโต๊ะโดยไม่ติดเทป เครื่องพิมพ์อาจหล่นลงมาเมื่อกดแรงๆ ที่เครื่องพิมพ์หรือแท็บเล็ตที่ติดตั้ง

  1. ปิดเครื่องพิมพ์

  2. ถอดสายไฟ AC ออกจากเต้าเสียบไฟฟ้าที่ผนัง

  3. ลอกแผ่นรองออกจากเทป

  4. ติดเทปสี่มุมที่ด้านล่างของเครื่องพิมพ์ แล้วลอกแผ่นรองออกจากเทปแต่ละชิ้น

  5. วางเครื่องพิมพ์บนพื้นผิวที่ติดตั้ง แล้วกดเครื่องพิมพ์ลงเพื่อยึดให้แน่น

หมายเหตุ:
  • เทปเป็นชนิดตีนตุ๊กแก เมื่อต้องการถอดเครื่องพิมพ์ออกจากพื้นผิวที่ติดตั้งด้วยเทปตีนตุ๊กแก ใช้แรงดึงเครื่องพิมพ์ออกจากพื้นผิว อย่างไรก็ตาม หากมีการถอดและติดเทปซ้ำหลายครั้ง เทปอาจมีแรงยึดเหนี่ยวลดลง ในกรณีดังกล่าว ให้เปลี่ยนเทปใหม่ (DF-10)

  • ต้องใช้เทป DF-10 สองชุดเนื่องจากต้องติดเทปสี่ชิ้นที่เครื่องพิมพ์
