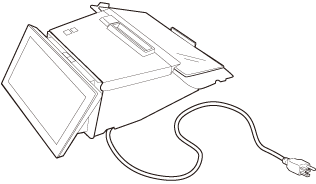

OT-DM30SL (จอแสดงผลของลูกค้า)

ด้านบน > การใช้อุปกรณ์เสริม > OT-DM30SL (จอแสดงผลของลูกค้า)

OT-DM30SL คือจอแสดงผลของลูกค้าสำหรับเครื่องพิมพ์ TM-m30II-SL โดยเฉพาะ ส่วนนี้จะอธิบายวิธีการติดตั้งและการใช้ OT-DM30SL

หมายเหตุ:

ฟังก์ชันการแสดงผลของ OT-DM30SL จะเหมือนกับ DM-D70 สำหรับรายละเอียดเกี่ยวกับฟังก์ชันการแสดงผล ให้ดูคู่มือการใช้งานสำหรับ DM-D70

https://support.epson.net/publist/bsredirect.php?code=m001340

การติดตั้ง OT-DM30SL

ทำตามขั้นตอนด้านล่างเพื่อติดตั้ง OT-DM30SL กับเครื่องพิมพ์

ปิดเครื่องพิมพ์
ถอดสายไฟ AC ออกจากเต้าเสียบไฟฟ้าที่ผนัง
วางเครื่องพิมพ์บนผ้านุ่มหรือวัสดุบุรอง

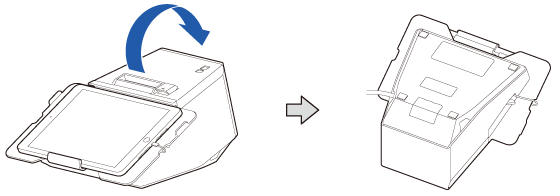

พลิกเครื่องพิมพ์

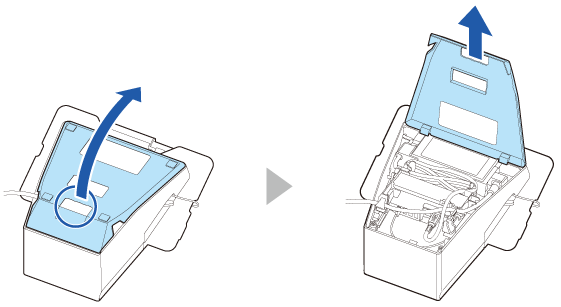

ถอดฝาครอบด้านล่าง

ถอดฝาครอบด้านข้าง

ถอดฝาครอบด้านหลัง

ใส่ OT-DM30SL โดยเกี่ยวตะขอกับรูในเครื่องพิมพ์ แล้วยึดให้แน่นด้วยสกรู

เชื่อมต่อสาย USB กับขั้วต่อ USB แล้วเก็บสายส่วนเกินไว้ในที่ว่างภายใน OT-DM30SL

ใส่ฝาครอบด้านข้าง

ใส่ฝาครอบด้านล่าง

ตอนนี้ติดตั้ง OT-DM30SL กับเครื่องพิมพ์เสร็จแล้ว

การปรับความสว่างของจอแสดงผล

ความสว่างของจอแสดงผลสามารถปรับได้โดยกดปุ่มความสว่างขึ้น/ลง โดยมีความสว่างสี่ระดับ การตั้งค่าเริ่มต้นคือสว่างที่สุด

การทำความสะอาดตัวเครื่องภายนอก

เมื่อทำความสะอาดพื้นผิวภายนอกของจอแสดงผลของลูกค้า ให้แน่ใจว่าปิดเครื่องพิมพ์แล้ว จากนั้นใช้ผ้าแห้งหรือผ้าชุบน้ำหมาดๆ เช็ดสิ่งสกปรกออก

ข้อควรระวัง:

ห้ามทำความสะอาดผลิตภัณฑ์ด้วยแอลกอฮอล์ เบนซีน ทินเนอร์ หรือสารทำละลายอื่นที่คล้ายกัน การกระทำเช่นนั้นอาจทำให้ชิ้นส่วนที่ทำจากพลาสติกและยางเสียหายหรือแตกหัก
การใช้ผ้าแห้งเช็ดหน้าจอ LCD แรงเกินไปอาจทำให้พื้นผิวเป็นรอยขีดข่วน

ข้อมูลจำเพาะของผลิตภัณฑ์

ขนาดจอแสดงผล	7 นิ้ว (800 x 480 พิกเซล)
ประเภทจอแสดงผล	TFT LCD (16.2 ล้านสี)
แหล่งจ่ายไฟ	กำลังไฟบัส USB
การสิ้นเปลืองกระแสไฟฟ้า	ใช้งาน	0.5 A (สูงสุด)
อุณหภูมิ / ความชื้น	ใช้งาน	5 ถึง 45°C {41 ถึง 113°F}, 10 ถึง 90%RH ไม่มีการควบแน่น
	จัดเก็บ	-10 ถึง 50°C {14 ถึง 122°F}, 10 ถึง 90%RH ไม่มีการควบแน่น
ระดับความสูง	3,000 ม. หรือน้อยกว่า
ขนาด	180 x 140 x 105 มม. {7.1 x 5.5 x 4.1"} (ก x ล x ส)
น้ำหนัก	ประมาณ 0.58 กก. {1.28 ปอนด์}

หมายเหตุ:

https://support.epson.net/publist/bsredirect.php?code=m001340

คำเตือน

นี่คือผลิตภัณฑ์ Class A ระหว่างการใช้งานในระบบ ผลิตภัณฑ์นี้อาจทำให้เกิดคลื่นวิทยุรบกวนซึ่งผู้ใช้อาจจำเป็นต้องใช้มาตรการจัดการที่เหมาะสมเพียงพอ

ข้อจำกัดในการใช้

เมื่อใช้ผลิตภัณฑ์นี้ในการใช้งานที่ต้องการความน่าเชื่อถือ/ความปลอดภัยสูง เช่น อุปกรณ์ขนส่งที่เกี่ยวกับเครื่องบิน รถไฟ เรือ รถยนต์ ฯลฯ; อุปกรณ์ป้องกันภัยพิบัติ; อุปกรณ์นิรภัยต่างๆ ฯลฯ; หรืออุปกรณ์ทำงาน/เที่ยงตรง ฯลฯ; คุณควรใช้ผลิตภัณฑ์นี้เฉพาะเมื่อมีการพิจารณาถึงความปลอดภัยกรณีขัดข้องและการสำรองข้อมูลในการออกแบบแล้วเท่านั้น เพื่อรักษาความปลอดภัยและความน่าเชื่อถือโดยรวมของระบบ เนื่องจากผลิตภัณฑ์นี้ไม่มีวัตถุประสงค์เพื่อใช้งานที่ต้องการความน่าเชื่อถือ/ความปลอดภัยสูงมาก เช่น อุปกรณ์ยานอวกาศ อุปกรณ์สื่อสารหลัก อุปกรณ์ควบคุมไฟฟ้านิวเคลียร์ หรืออุปกรณ์ทางการแพทย์ที่เกี่ยวกับการให้บริการทางการแพทย์โดยตรง ฯลฯ โปรดใช้วิจารณญาณของคุณเองในการประเมินความเหมาะสมของผลิตภัณฑ์นี้
