Nom et fonction des pièces

	Couvercle du chargeur automatique de documents ADF (Automatic Document Feeder)	Ouvrez-le pour retirer les originaux coincés dans le chargeur ADF.
	Bac d’alimentation du ADF	Permet d’entraîner automatiquement les documents originaux.
	Guide latéral du ADF	Permet d’entraîner les documents originaux droit dans l’imprimante. Faites glisser contre les bords des originaux.
	Support de documents du ADF	Accueille les originaux.
	Bac de sortie du ADF	Contient les documents originaux éjectés depuis le ADF.

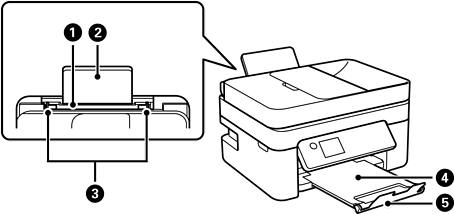

	Chargeur de papier arrière	Charge le papier.
	Guide papier	Guide le papier chargé.
	Guide latéral	Permettent d’entraîner le papier droit dans l’imprimante. Faites glisser contre les bords du papier.
	Bac de sortie	Contient le papier éjecté.
	Butée	Empêche les tirages de tomber du bac de sortie.

	Capot de documents	Bloque la lumière externe pendant la numérisation.
	Vitre du scanner	Placez les documents originaux.
	Panneau de commande	Indique l’état de l’imprimante et vous permet d’effectuer les paramétrages d’impression.

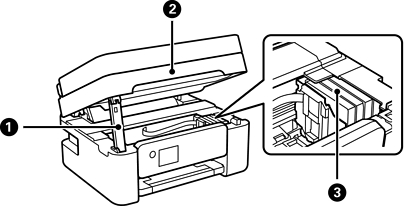

	Support de l’unité du scanner	Accueille l’unité du scanner.
	Unité du scanner	Permet de numériser les documents originaux mis en place. Ouvrez-le pour remplacer les cartouches d’encre ou retirer le papier coincé dans l’imprimante.
	Support des cartouches	Installez les cartouches d’encre. L’encre est éjectée par les buses de la tête d’impression.

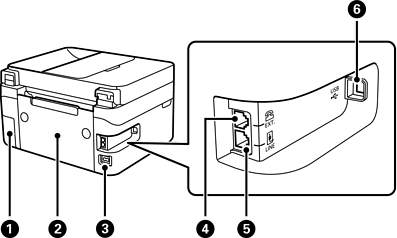

	Capot du boîtier de maintenance	Retirez lors du remplacement du boîtier de maintenance. Le boîtier de maintenance est un conteneur qui recueille très peu d’excès d’encre durant le nettoyage ou l’impression.
	Capot arrière	Retirez-le pour dégager le papier coincé.
	Prise d’alimentation	Permet de brancher le cordon d’alimentation.
	Port EXT.	Connexion de dispositifs téléphoniques externes.
	Port LINE	Permet de connecter une ligne téléphonique.
	Port USB	Permet de brancher un câble USB pour raccorder à un ordinateur.
