Názvy dílů a funkcí
|
|
Kryt ADF (automatického podavače dokumentů) |
Otevřete při odstraňování uvízlých originálů v podavači ADF. |
|
|
Vstupní zásobník ADF |
Automaticky podává originály. |
|
|
Vodítko okraje ADF |
Slouží k podávání originálů přímo do tiskárny. Vodítko posuňte k okraji originálu. |
|
|
Podpora dokumentů pro ADF |
Zajišťuje, aby předlohy nespadly. |
|
|
Výstupní zásobník ADF |
Shromažďuje originály vysunuté z podavače ADF. |
|
|

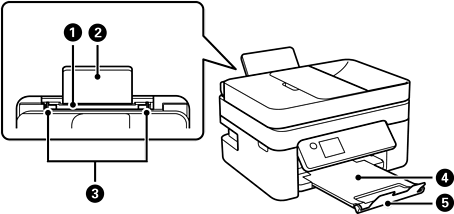

Zadní podávání papíru |
Slouží k vkládání papíru. |
|
|
Podpora papíru |
Podepírá vložený papír. |
|
|
Vodítko okraje |
Napomáhá tomu, aby byl papír do tiskárny podáván rovně. Vodítka posuňte k okrajům papíru. |
|
|
Výstupní zásobník |
Drží vysunutý papír. |
|
|
Zarážka |
Zabraňuje vypadnutí výtisků z výstupního zásobníku. |
|
|
Kryt dokumentů |
Zabraňuje vstupu vnějšího světla při skenování. |
|
|
Sklo skeneru |
Umístěte předlohy. |
|
|
Ovládací panel |
Označuje stav tiskárny a umožňuje vám provádět nastavení tisku. |
|
|

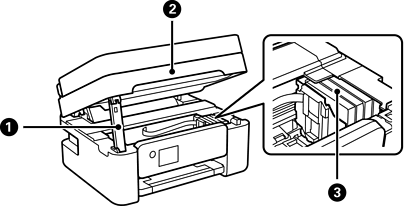

Podpěra jednotky skeneru |
Podepírá jednotku skeneru. |
|
|
Jednotka skeneru |
Skenuje vložené originály. Tento kryt otevřete při výměně inkoustových kazet nebo v případě, že potřebujete vyjmout papír uvízlý v tiskárně. |
|
|
Držák inkoustové kazety |
Nainstalujte inkoustové kazety. Inkoust vystupuje z trysek tiskové hlavy. |
|
|

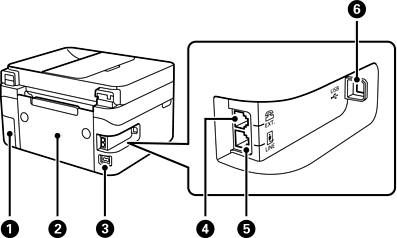

Kryt krabice údržby |
Tuto část vyjměte při výměně krabice údržby. Krabice údržby je nádoba, ve které se při čištění nebo tisku shromažďuje velmi malé množství přebytečného inkoustu. |
|
|
Zadní kryt |
Tento kryt sejměte v případě, že potřebujete vyjmout uvízlý papír. |
|
|
Vstup AC |
Umožňuje připojit napájecí kabel. |
|
|
Port EXT. (vedlejší telefonní stanice) |
Připojení externích telefonů. |
|
|
Port LINE (linka) |
Připojení k telefonní lince. |
|
|
Port USB |
Slouží k připojení kabelu USB pro připojení k počítači. |
