部件名称和功能

ADF（自动文稿送纸器）盖

取出 ADF 中夹住的原稿时，请打开盖。

ADF 进纸器

自动送入原稿。

ADF 侧导轨

将原稿径直送入本产品。滑动侧导轨至原稿边缘。

ADF 出纸器

存放从 ADF 中弹出的原稿。

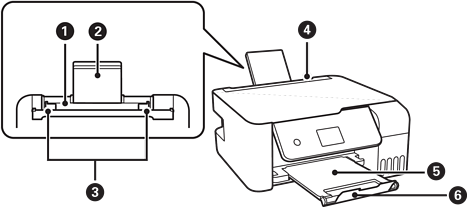

后进纸器

装入打印纸。

纸托

托住装入的打印纸。

侧导轨

将打印纸径直送入本产品。滑动侧导轨至打印纸边缘。

出纸器

存放弹出的打印纸。

挡纸器

调整挡纸器位置，以免打印输出从出纸器上掉落。

后进纸器

装入打印纸。

纸托

托住装入的打印纸。

侧导轨

将打印纸径直送入本产品。滑动侧导轨至打印纸边缘。

进纸器挡板

防止异物进入本产品。

通常保持此挡板为关闭状态。

出纸器

存放弹出的打印纸。

挡纸器

调整挡纸器位置，以免打印输出从出纸器上掉落。

文稿盖

扫描时阻挡外部光线。

文稿台

放置原稿。

操作面板

指示本产品的状态，并可用来配置打印设置。

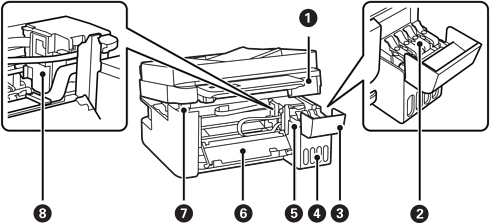

扫描部件

扫描放置的原稿。打开此部件可取出夹纸。此部件通常应保持关闭。

墨仓塞

打开后可向墨仓补充墨水。

墨仓盖

墨仓部件

容纳墨仓。

墨水储存仓（墨仓）

向打印头提供墨水。

内部盖

取出本产品内部的夹纸时打开。

扫描部件支撑杆

在打开时支撑扫描部件

打印头

墨水从下面的打印头喷嘴喷出。

LAN 端口^*

连接网线。

USB 端口

使用 USB 数据线连接至计算机。

交流电入口

连接电源线。

EXT. 端口^*

连接外部电话设备。

LINE 端口^*

连接电话线。
