Горе > Задаване на настройки на таблета > Таблети, които могат да бъдат монтирани върху принтера
Таблети, които могат да бъдат монтирани върху принтера

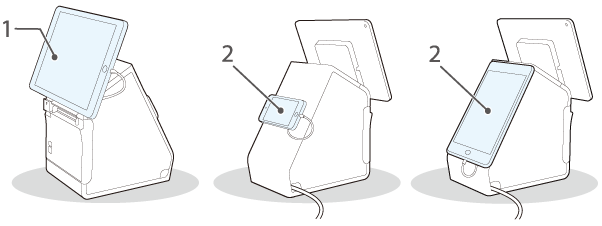

Можете да монтирате таблет върху принтера така, че таблетът да служи за вграден дисплей.
1: Преден таблет
2: Заден дисплей
ВНИМАНИЕ:Ако монтирате таблет във вертикална ориентация като преден таблет, конекторът му може да е обърнат надолу. В такъв случай прокарайте кабела на таблета така, че да избегнете слота за извеждане на хартия.
Таблетите, които могат да бъдат свързани към принтера и наличните USB конектори, са посочени по-долу. За да се запознаете с местоположението на USB конекторите, вижте Конектори.
„
“ означава, че устройството може да бъде свързано.
„
“ означава, че при отделните устройства възможността за свързване е различна.
„--“ означава, че устройството не се поддържа.
|
Тип |
Име на продукта |
USB конектор |
Позиция на монтиране |
|||
|
USB-A – за зареждане на устройство |
USB-A |
Тип B |
||||
|
Комуникация на данни |
Зареждане |
Зареждане |
Комуникация на данни |
|||
|
Устройство Apple*1*6 |
iPad (5-то поколение) iPad (6-то поколение) iPad (7-мо поколение) |
|
|
-- |
-- |
Отпред |
|
iPad Air 2 |
||||||
|
iPad Pro (3-то поколение) iPad Pro (4-то поколение) |
-- |
-- |
-- |
-- |
Отпред |
|
|
iPad mini 4 |
|
|
|
-- |
Отпред/Отзад |
|
|
iPod touch (7-мо поколение) |
-- |
-- |
|
-- |
Отзад |
|
|
Таблет с Windows *6 |
-- |
-- |
-- |
|
Отпред/Отзад |
|
|
Устройство с Android *6 |
|
|
-- |
|
Отпред/Отзад |
|
|
DM-D70 |
-- |
-- |
(само за захранването) |
-- |
Отзад |
|
|
*1 |
Може да се използва устройство, оборудвано с Lightning конектор. Използвайте оригинален на Apple или сертифициран като MFi кабел Lightning към USB. Ако използвате несертифициран (несертифициран като MFi) кабел Lightning или използвате удължител, комуникацията на данни и зареждането може да не се извършват нормално. |
|
*2 |
Когато към конектор USB-A – за зареждане на устройство е свързан таблет, функцията Bluetooth на принтера се деактивира. За да заредите устройството, докато е свързано чрез Bluetooth, променете настройката Interface selection (Избор на интерфейс) на „Bluetooth only“ (Само Bluetooth). За по-подробна информация вижте Technical Reference Guide. Но ако направите това, максималният ток на захранване е ограничен до 0,5 A, което може да не е достатъчно за зареждане на някои видове таблети. Използвайте таблета след подходяща проверка и оценка. |
|
*3 |
В зависимост от настройките или условията на употреба устройството може да не се зареди напълно. За да заредите напълно устройството, намалете яркостта на дисплея или вземете други мерки за намаляване на консумацията на енергия. |
|
*4 |
Когато свързвате устройство с Android за комуникация на данни, уверете се, че устройството изпълнява следните изисквания. Изисквания: Версията на Android OS е 10 или по-висока с версия на ядрото 4.9.15 или по-висока Epson не гарантира нормална работа на всички устройства с Android дори ако изпълняват изискванията. Направете няколко проби, преди да използвате устройството. |
|
*5 |
Устройството трябва да бъде съвместимо с OTG кабел и трябва да може да функционира като USB хост. |
|
*6 |
Вижте линка по-долу за повече информация за таблетите, които може да се използват с принтера. |
Забележка:Ако таблетът не може да се свърже към USB конектора на принтера, издърпайте кабела му през прореза, както АС кабела.
