Монтиране на задния дисплей

Следвайте процедурата по-долу, за да монтирате задния дисплей към принтера.

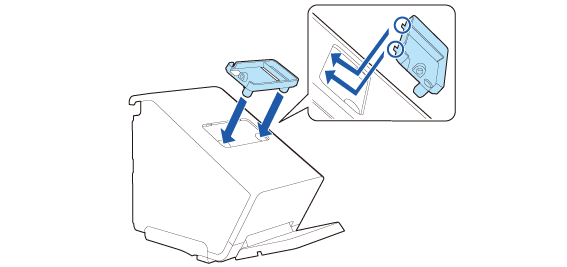

1. Поставете фиксатора за задния дисплей.

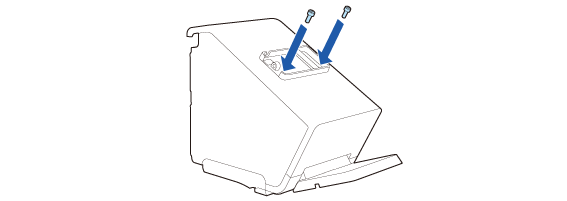

2. Фиксирайте фиксатора с двата винта.

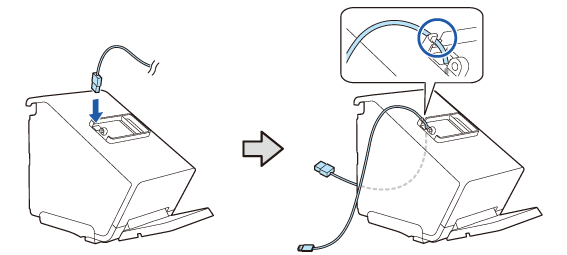

3. Прокарайте кабела на дисплея през принтера.

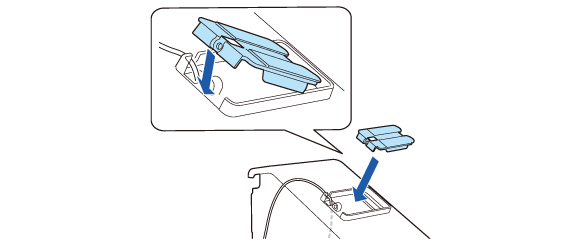

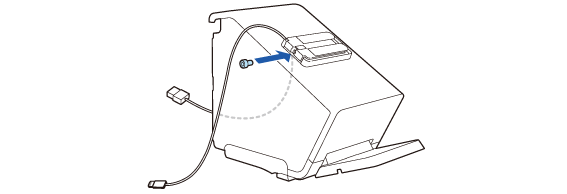

4. Поставете приставката за задния дисплей.



5. Фиксирайте го с винта от комплекта.

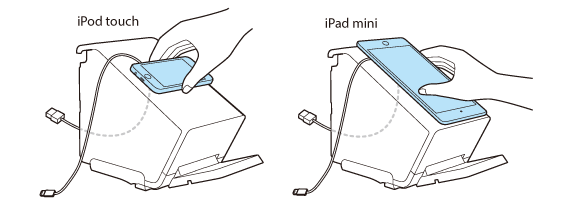

6. Поставете дисплея върху приставката, за да проверите позицията му.

• Поставете дисплея хоризонтално.

• За iPod touch поставете страната с конекторите от страната на винта.

• За iPad mini поставете страната с конекторите към долната страна на принтера.



7. Отстранете двете предпазни ленти.

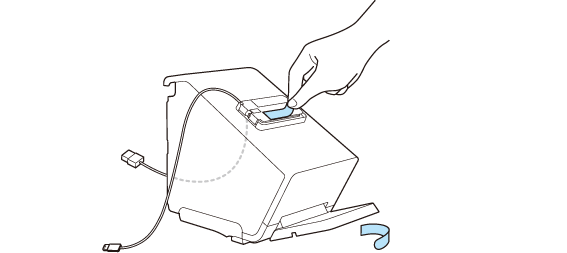

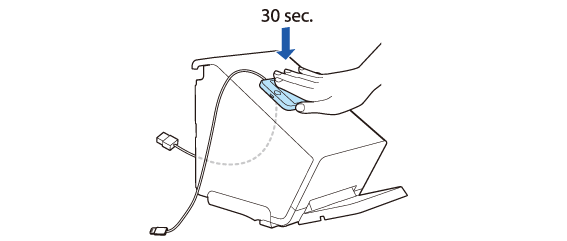

8. Поставете устройството върху приставката и след това го притиснете силно в продължение на около 30 секунди.

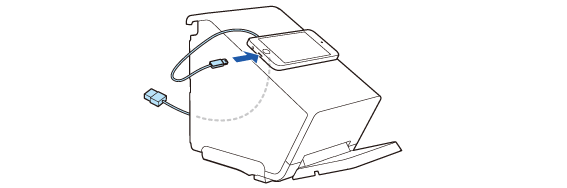

9. Свържете кабела към устройството.

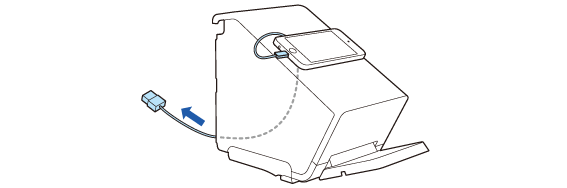

10. Регулирайте дължината на кабела, който излиза от принтера. Осигурете достатъчна дължина на кабела, за да предотвратите огъването му под остър ъгъл.

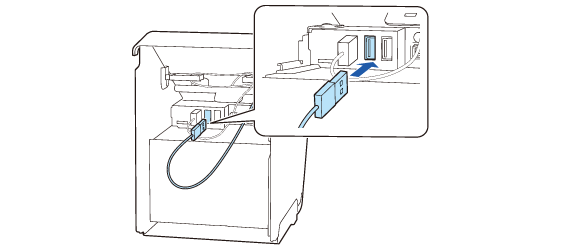

11. Свържете кабела към конектор USB-A.


ВНИМАНИЕ:

• Вижте линка по-долу за информация за дисплеите, които може да бъдат свързвани към конектора USB-A.
  Таблети, които могат да бъдат монтирани върху принтера

• Ако устройството не може да се свърже към конектора на принтера, издърпайте кабела му през прореза на принтера.
  Поставяне на долния капак

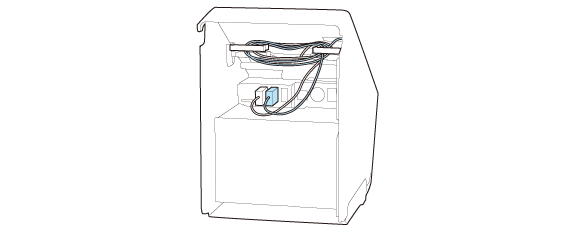

12. Навийте излишния кабел, като го прокарате около скобите от двете страни.
