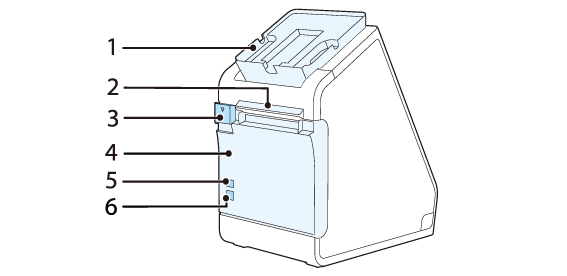

1

Halterung für das Tablet an der Vorderseite

An dieser Halterung wird das Tablet für die Vorderseite befestigt.
Sie können den Winkel des Tablets an der Vorderseite einstellen.

2

Panel-LED

Betriebsanzeige-LED: Leuchtet auf, wenn der Drucker eingeschaltet ist.

Fehler-LED:
An: Zeigt an, dass vorübergehend nicht gedruckt werden kann, wenn ein Fehler aufgetreten ist (bspw. wenn kein Rollenpapier installiert oder die Rollenpapierabdeckung geöffnet ist).
Blinkt: Zeigt einen Fehler, wie z. B. einen Betriebsfehler. Zur Behebung dieses Fehlertyps müssen Sie den Drucker aus- und dann wieder einschalten.

Papier-LED: Zeigt durch Aufleuchten an, dass das Papier aufgebraucht ist.

WLAN-LED:
An: Zeigt an, dass der Drucker mit dem WLAN verbunden ist.
Blinkt: Zeigt an, dass die Kommunikation vorübergehend deaktiviert ist, da eine IP-Adresse nicht erfasst wurde oder andere Gründe vorliegen.
Aus: Zeigt an, dass der Drucker nicht mit dem WLAN verbunden ist. Diese LED bleibt auch aus, wenn der Drucker an ein kabelgebundenes LAN angeschlossen ist.

Ethernet-LED:
An: Zeigt an, dass der Drucker mit dem Ethernet verbunden ist.
Blinkt: Zeigt an, dass die Kommunikation vorübergehend deaktiviert ist, da eine IP-Adresse nicht erfasst wurde oder andere Gründe vorliegen.
Aus: Zeigt an, dass der Drucker nicht mit dem Ethernet verbunden ist. Diese LED bleibt auch aus, wenn der Drucker an ein WLAN angeschlossen ist.

Bluetooth-LED:
An: Zeigt an, dass der Drucker per Bluetooth verbunden ist.
Blinkt: Zeigt an, dass der Drucker darauf wartet, mit einem anderen Gerät gekoppelt zu werden.
Aus: Zeigt an, dass der Drucker nicht per Bluetooth verbunden ist.

3

Hebel zum Öffnen der Abdeckung

Betätigen Sie diesen Hebel zum Öffnen der Rollenpapierabdeckung.

4

Rollenpapierabdeckung

Öffnen Sie diese Abdeckung beim Installieren oder Auswechseln des Rollenpapiers.

5

Papiervorschubtaste

Drücken Sie diese Taste einmal, um Rollenpapier um eine Zeile zuzuführen. Halten Sie diese Taste gedrückt, um die Rollenpapierzuführung fortzusetzen.

6

Netzschalter

Dieser Schalter schaltet den Drucker ein oder aus.
