Vorbereiten der Montage des Tablets an der Vorderseite

Befolgen Sie die nachstehenden Anweisungen, um die Montage des Tablets an der Druckervorderseite vorzubereiten.

1. Heben Sie die Halterung für das Tablet an der Vorderseite an.

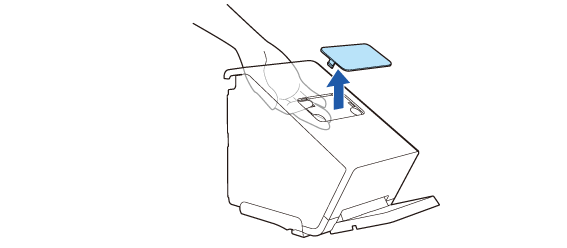

2. Entfernen Sie die Abdeckung für das Display an der Rückseite.

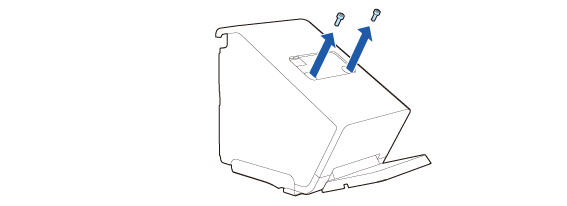

3. Entfernen Sie die zwei Schrauben.

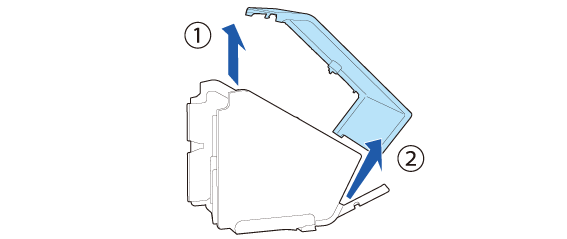

4. Entfernen Sie die hintere Abdeckung.

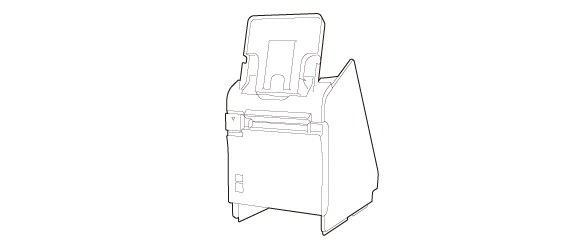

5. Stellen Sie den Drucker senkrecht auf.

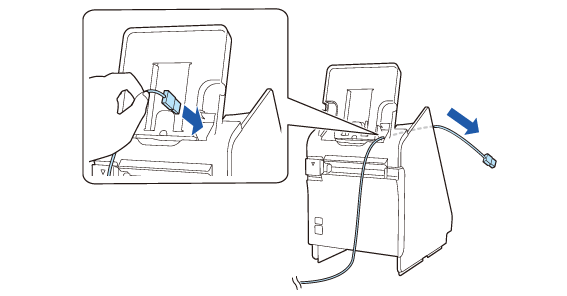

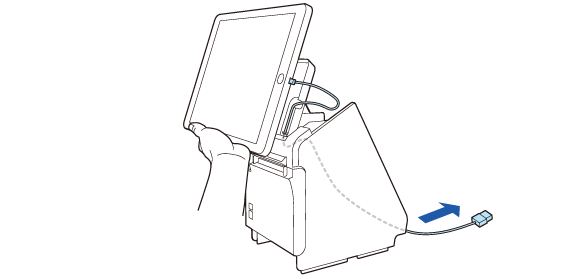

6. Führen Sie das Tablet-Kabel durch den Drucker.

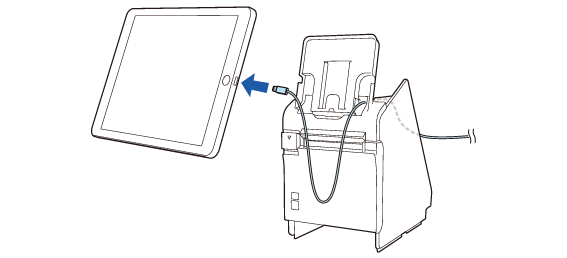

7. Schließen Sie das Kabel am Tablet für die Vorderseite an.

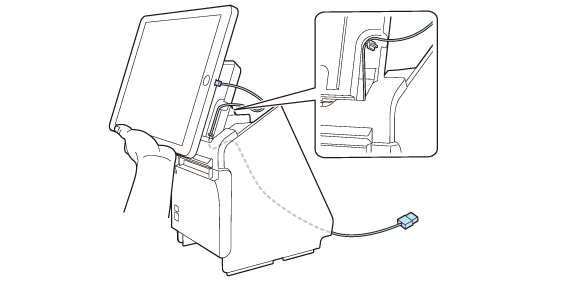

8. Halten Sie das Tablet fest und passen Sie die Länge des aus dem Drucker ragenden Kabels an. Stellen Sie sicher, dass das Kabel so lang ist, dass es nicht in einem scharfen Winkel gebogen wird.



9. Verlegen Sie das Kabel entlang der Lasche.

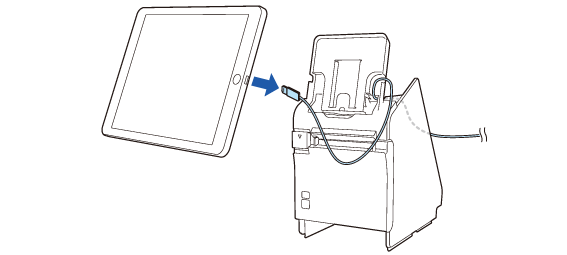

10. Trennen Sie das Kabel vom Tablet.

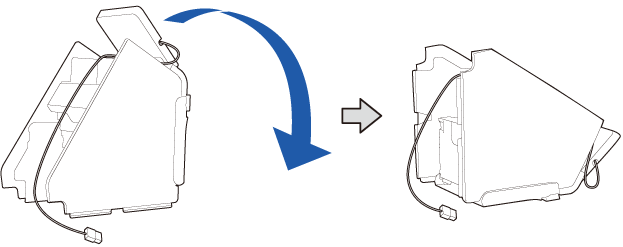

11. Legen Sie den Drucker auf die Seite.

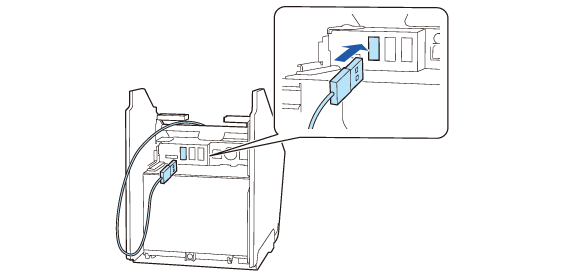

12. Schließen Sie das Kabel an den USB-Anschluss (USB-A – Geräteaufladung) an.


VORSICHT:

• Unter dem folgenden Link finden Sie Informationen zu den Tablets, die an den USB-Anschluss (USB-A – Geräteaufladung) angeschlossen werden können.
  Am Drucker montierbare Tablets

• Wenn Ihr Tablet nicht an den Anschluss des Druckers angeschlossen werden kann, ziehen Sie das Kabel durch die Druckeröffnung.
  Befestigen der unteren Abdeckung

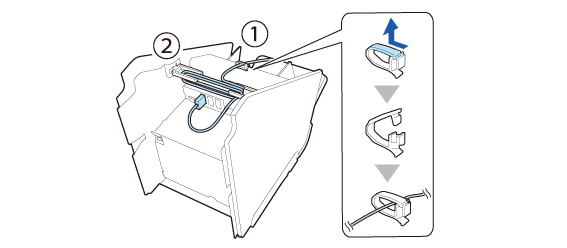

13. Führen Sie das Kabel durch die mittlere Kabelklemme und dann durch die Klemmen auf beiden Seiten.

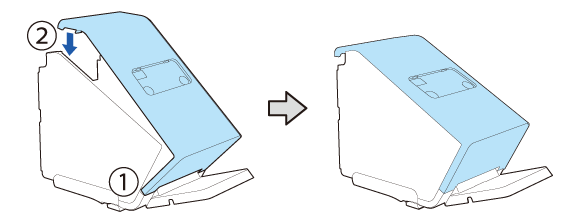

14. Befestigen Sie die hintere Abdeckung.

Informationen zur Montage eines Displays an der Rückseite siehe Anbringen des Displays an der Rückseite.

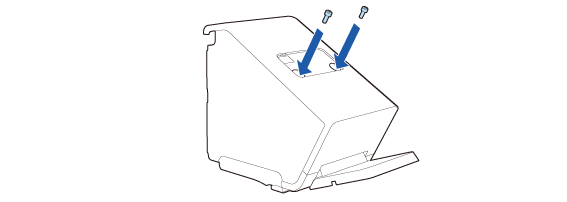

15. Befestigen Sie die Abdeckung mit den beiden Schrauben.

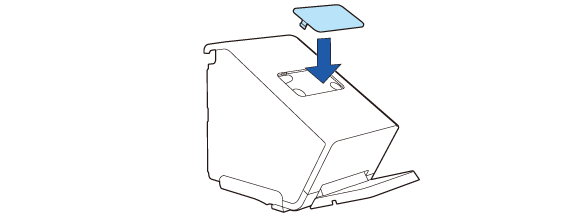

16. Befestigen Sie die Abdeckung für das Display an der Rückseite.

Siehe Befestigen der unteren Abdeckung.
