Am Drucker montierbare Tablets
Sie können Ihren Tablet-PC an diesem Drucker anbringen und als integriertes Display verwenden.

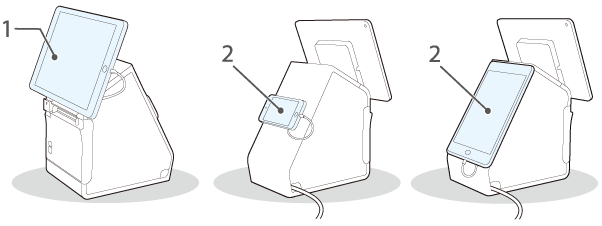

1: Tablet an der Vorderseite
2: Display an der Rückseite
VORSICHT:Wenn Sie ein Tablet im Hochformat an der Vorderseite montieren, zeigt der Anschluss des Tablets möglicherweise nach unten. Vermeiden Sie in diesem Fall beim Verlegen des Tablet-Kabels die Papierausgabeöffnung.
Die an den Drucker montierbaren Tablets und die verfügbaren USB-Anschlüsse werden nachfolgend aufgelistet. Informationen zur Position der USB-Anschlüsse finden Sie unter Anschlüsse.
„
“ bedeutet, dass das Gerät angeschlossen werden kann.
„
“ bedeutet, dass die Verfügbarkeit geräteabhängig ist.
„--“ bedeutet, dass das Gerät nicht unterstützt wird.
|
Typ |
Produktname |
USB-Anschluss |
Montageposition |
|||
|
USB-A – Geräteaufladung |
USB-A |
Typ B |
||||
|
Datenkommunikation |
Aufladen |
Aufladen |
Datenkommunikation |
|||
|
Apple-Gerät*1*6 |
iPad (5. Generation) iPad (6. Generation) iPad (7. Generation) |
|
|
-- |
-- |
Vorderseite |
|
iPad Air 2 |
||||||
|
iPad Pro (3. Generation) iPad Pro (4. Generation) |
-- |
-- |
-- |
-- |
Vorderseite |
|
|
iPad mini 4 |
|
|
|
-- |
Vorder-/Rückseite |
|
|
iPod touch (7. Generation) |
-- |
-- |
|
-- |
Rückseite |
|
|
Windows-Tablet *6 |
-- |
-- |
-- |
|
Vorder-/Rückseite |
|
|
Android-Gerät *6 |
|
|
-- |
|
Vorder-/Rückseite |
|
|
DM-D70 |
-- |
-- |
(nur Spannungsversorgung) |
-- |
Rückseite |
|
|
*1 |
Es kann ein mit einem Lightning-Anschluss ausgestattetes Gerät verwendet werden. Verwenden Sie ein originales Apple- oder MFi-zertifiziertes Lightning-to-USB-Kabel. Wenn Sie ein nicht zertifiziertes (nicht MFi) Lightning-Kabel oder ein Verlängerungskabel verwenden, erfolgt die Datenkommunikation und der Ladevorgang möglicherweise nicht ordnungsgemäß. |
|
*2 |
Wenn ein Tablet-PC mit dem USB-A-Ladeanschluss verbunden ist, ist die Bluetooth-Funktion des Druckers deaktiviert. Um das Gerät aufzuladen und die Bluetooth-Verbindung aufrechtzuerhalten, ändern Sie die Einstellung „Interface selection“ (Schnittstellenauswahl) zu „Bluetooth only“ (nur Bluetooth). Weitere Einzelheiten finden Sie im Technical Reference Guide. In diesem Fall ist der maximale Versorgungsstrom jedoch auf 0,5 A begrenzt, was möglicherweise nicht für das Aufladen einiger Tablet-Typen ausreicht. Bitte verwenden Sie das Tablet, nachdem Sie es ausreichend getestet und bewertet haben. |
|
*3 |
Abhängig von den Einstellungen oder Nutzungsbedingungen des Geräts wird es ggf. nicht vollständig aufgeladen. Um das Gerät vollständig aufzuladen, verdunkeln Sie den Bildschirm oder ergreifen Sie andere Maßnahmen, um den Stromverbrauch zu senken. |
|
*4 |
Stellen Sie beim Anschließen eines Android-Geräts für die Datenkommunikation sicher, dass das Gerät die folgenden Voraussetzungen erfüllt. Voraussetzungen: Beim Android-Betriebssystem handelt es sich um Version 10 oder höher mit der Kernel-Version 4.9.15 oder höher Epson garantiert jedoch nicht den normalen Betrieb aller Android-Geräte, selbst wenn diese die Voraussetzungen erfüllen. Führen Sie einige Tests durch, bevor Sie das Gerät tatsächlich verwenden. |
|
*5 |
Das Gerät muss mit einem OTG-Kabel kompatibel sein und als USB-Host fungieren können. |
|
*6 |
Weitere Informationen zu Tablets, die mit dem Drucker verwendet werden können, finden Sie unter dem folgenden Link. |
Hinweis:Wenn Ihr Tablet nicht an den USB-Anschluss des Druckers angeschlossen werden kann, ziehen Sie das Kabel wie das Netzkabel durch die Druckeröffnung.
