Anbringen des Displays an der Rückseite

Befolgen Sie die nachstehenden Anweisungen für die Montage des Displays an der Druckerrückseite.

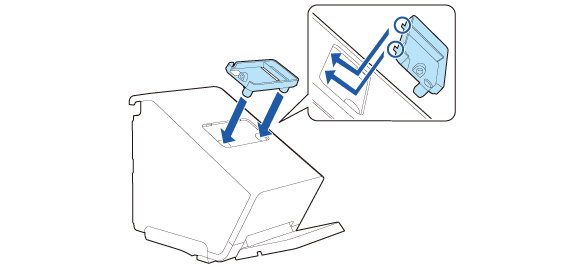

1. Befestigen Sie die Vorrichtung für das Display an der Rückseite.

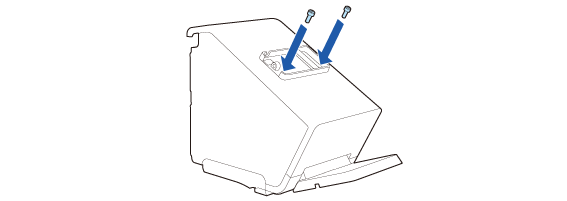

2. Befestigen Sie die Vorrichtung mit den beiden Schrauben.

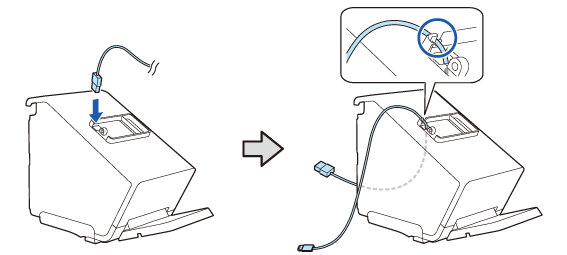

3. Führen Sie das Kabel des Displays durch den Drucker.

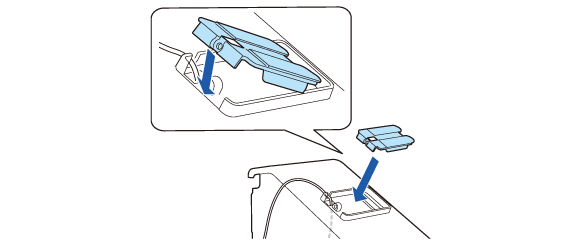

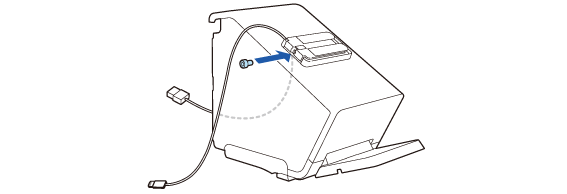

4. Befestigen Sie die Halterung für das Display an der Rückseite.



5. Befestigen Sie sie mit der mitgelieferten Schraube.

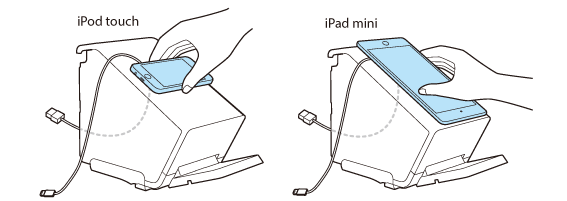

6. Setzen Sie das Display zur Positionsprüfung auf die Halterung.

• Bringen Sie das Display horizontal an.

• Richten Sie beim iPod touch die Steckerseite zur Schraubenseite.

• Richten Sie beim iPad mini die Anschlussseite zur Druckerunterseite.



7. Entfernen Sie die beiden Trägerpapiere.

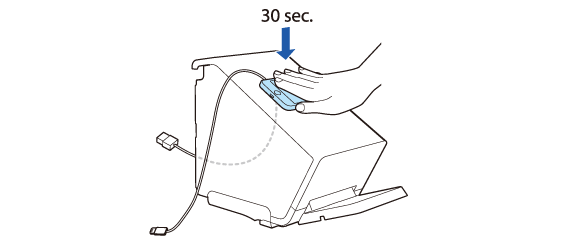

8. Setzen Sie das Gerät auf die Halterung und drücken Sie es ca. 30 Sekunden lang fest.

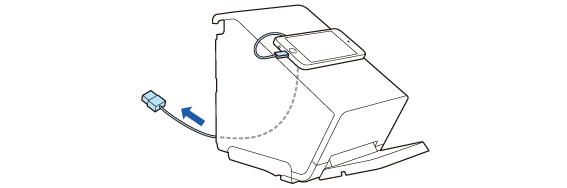

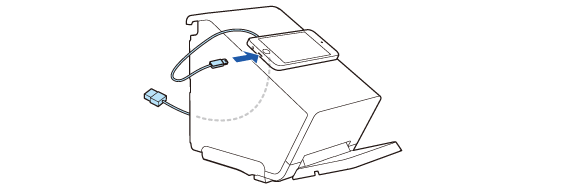

9. Schließen Sie das Kabel am Gerät an.



10. Passen Sie die Länge des aus dem Drucker ragenden Kabels an. Stellen Sie sicher, dass das Kabel so lang ist, dass es nicht in einem scharfen Winkel gebogen wird.

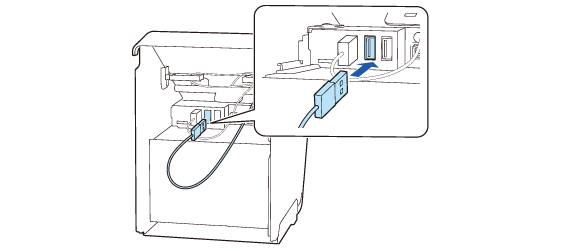

11. Schließen Sie das Kabel am USB-A-Anschluss an.


VORSICHT:

• Unter dem folgenden Link finden Sie Informationen zu den Displays, die an den USB-A-Anschluss angeschlossen werden können.
  Am Drucker montierbare Tablets

• Wenn Ihr Display nicht an den Anschluss des Druckers angeschlossen werden kann, ziehen Sie das Kabel durch die Druckeröffnung.
  Befestigen der unteren Abdeckung

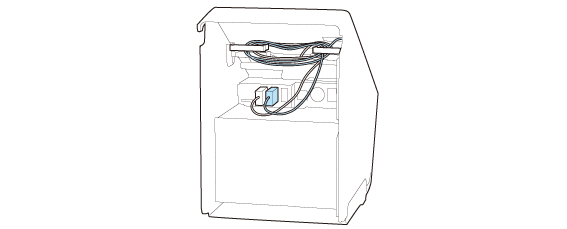

12. Bündeln Sie das überschüssige Kabel, indem Sie es durch Klemmen auf beiden Seiten führen.
