Montere den bakre skjermen

Følg fremgangsmåten nedenfor for å montere den bakre skjermen til skriveren.

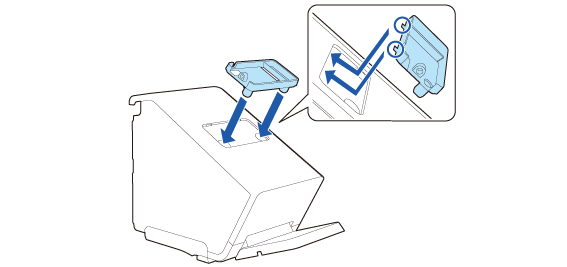

1. Fest armaturen for den bakre skjermen.

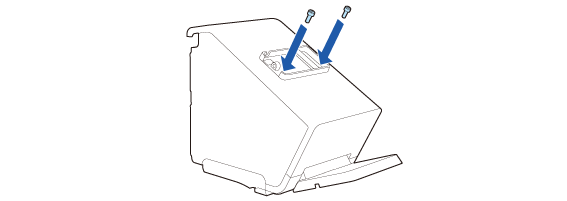

2. Fest armaturen med de to skruene.

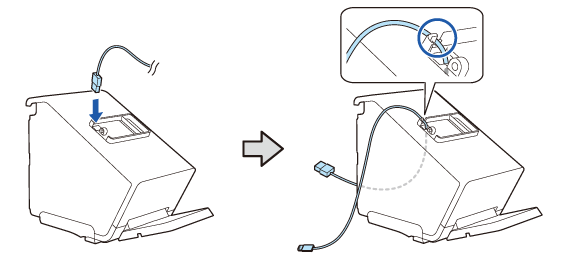

3. Før kabelen til skjermen gjennom skriveren.

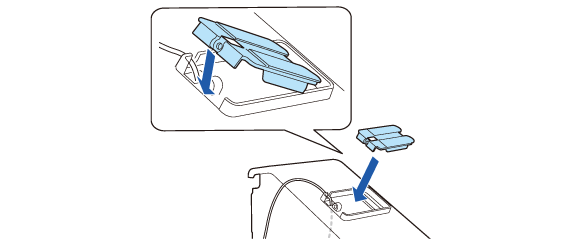

4. Fest monteringen for den bakre skjermen.

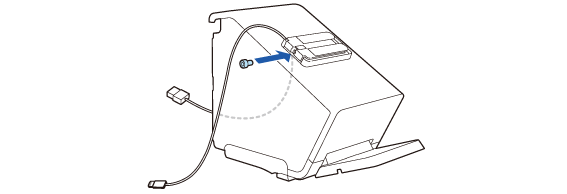

5. Fest den med den medfølgende skruen.

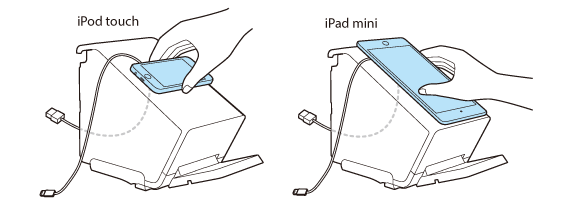

6. Plasser skjermen på monteringen for å kontrollere plasseringen.

• Plasser skjermen vannrett.

• iPod touch: Kontaktsiden skal vende mot skruesiden.

• iPad mini: Kontaktsiden skal vende mot bunnen av skriveren.

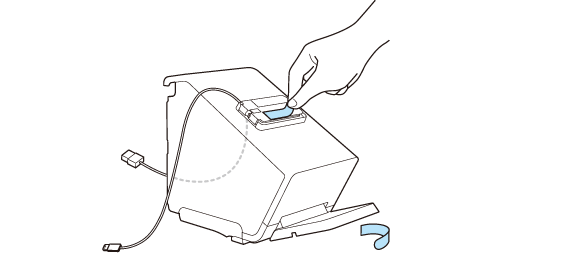

7. Fjern de to baksidearkene.

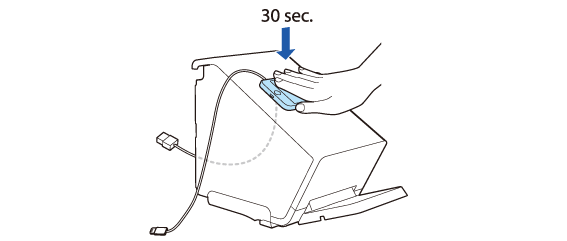

8. Plasser enheten på monteringen, og trykk godt i ca. 30 sekunder.

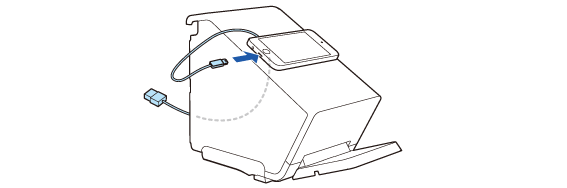

9. Koble kabelen til enheten.

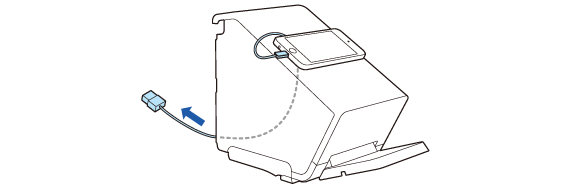

10. Juster kabellengden som kommer ut av skriveren. Sørg for at det er nok lengde på kabelen til å hindre at den er bøyd i en skarp vinkel.

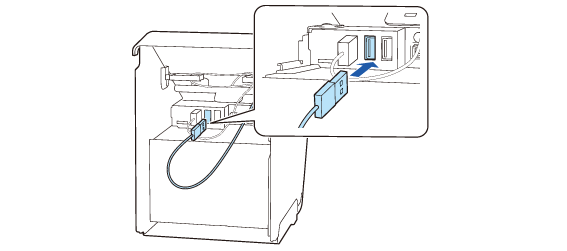

11. Koble kabelen til USB-A-kontakten.


FORSIKTIG:

• Se koblingen nedenfor for å få mer informasjon om skjermene som kan kobles til USB-A-kontakten.
  Nettbrett som kan monteres på skriveren

• Hvis enheten din ikke kan kobles til kontakten på skriveren, drar du kabelen gjennom utskjæringen på skriveren.
  Feste bunndekselet

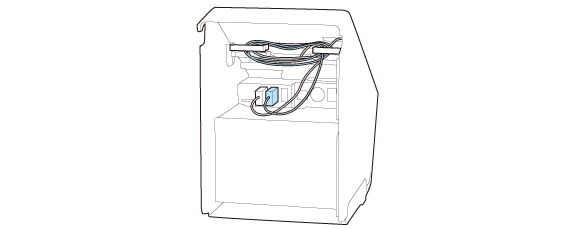

12. Bunt sammen overflødig kabel ved å føre den gjennom klammene på begge sider.
