Preparar para montar o tablet frontal

Siga o procedimento apresentado em seguida para realizar os preparativos para montar o tablet frontal na impressora.

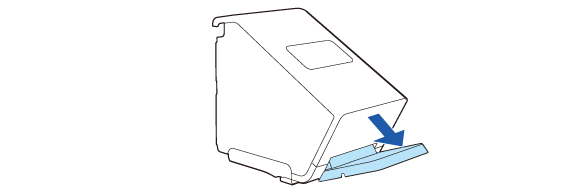

1. Levante a peça de suporte do tablet frontal.

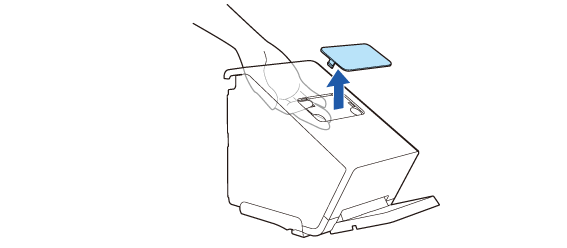

2. Remova a tampa da área do visor posterior.

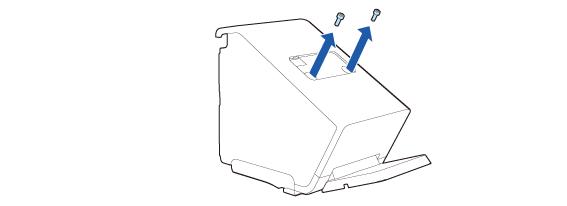

3. Remova os dois parafusos.

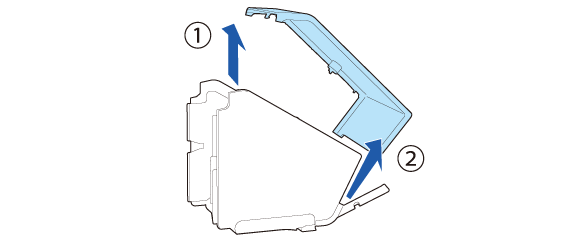

4. Remova a tampa posterior.

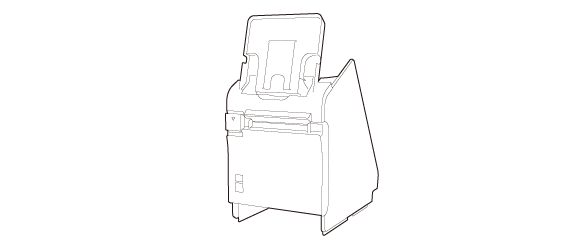

5. Coloque a impressora na vertical.

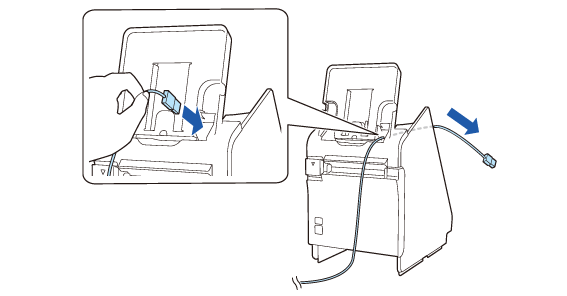

6. Passe o cabo do tablet pela impressora.



7. Ligue o cabo ao tablet frontal.

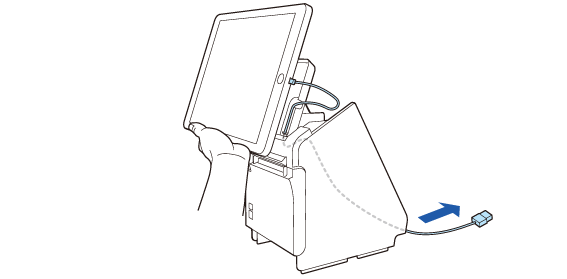

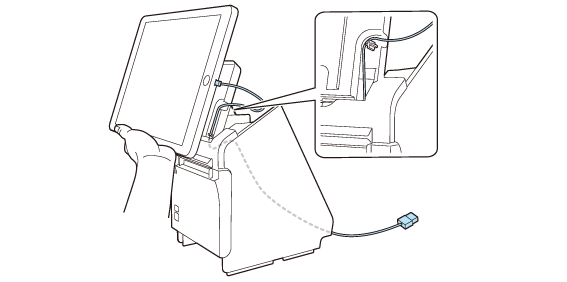

8. Enquanto suporta o tablet com a mão, ajuste o comprimento do cabo que sai da impressora. Garanta um comprimento suficiente de cabo para evitar que este fique dobrado num ângulo acentuado.



9. Passe o cabo ao longo da guia.

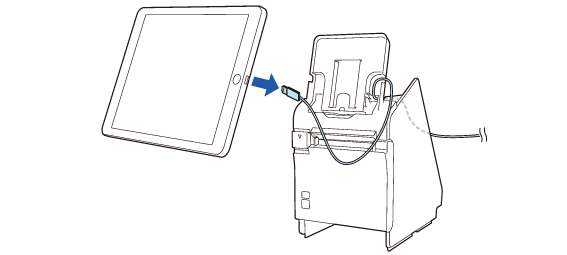

10. Desligue o cabo do tablet.

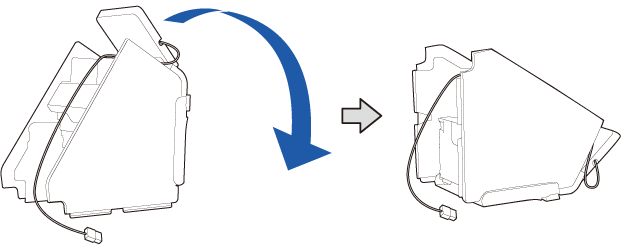

11. Deite a impressora.

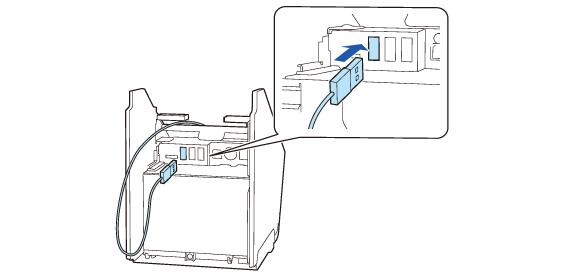

12. Ligue o cabo ao conector USB (USB-A - Carregamento do dispositivo).


ADVERTÊNCIA:

• Consulte a ligação seguinte para obter informações sobre os tablets que podem ser ligados ao conector USB (USB-A - Carregamento do dispositivo).
  Tablets que podem ser montados na impressora

• Se o seu tablet não permitir uma ligação ao conector da impressora, puxe o respectivo cabo para fora através do recorte da impressora.
  Aplicar a tampa inferior

13. Passe o cabo pela abraçadeira central e, em seguida, passe-o pelas abraçadeiras existentes em ambos os lados.

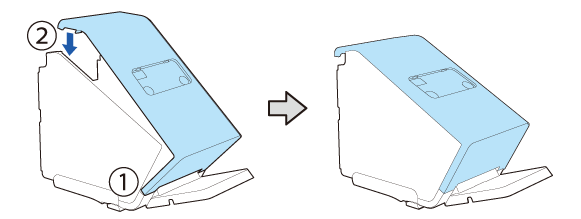

14. Aplique a tampa posterior.

Quando pretender montar um visor posterior, consulte Montar o visor posterior.

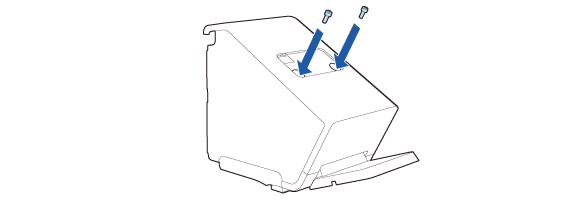

15. Prenda a tampa com os dois parafusos.

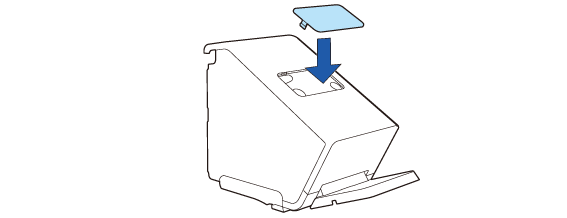

16. Aplique a tampa da área do visor posterior.

Consulte Aplicar a tampa inferior.
